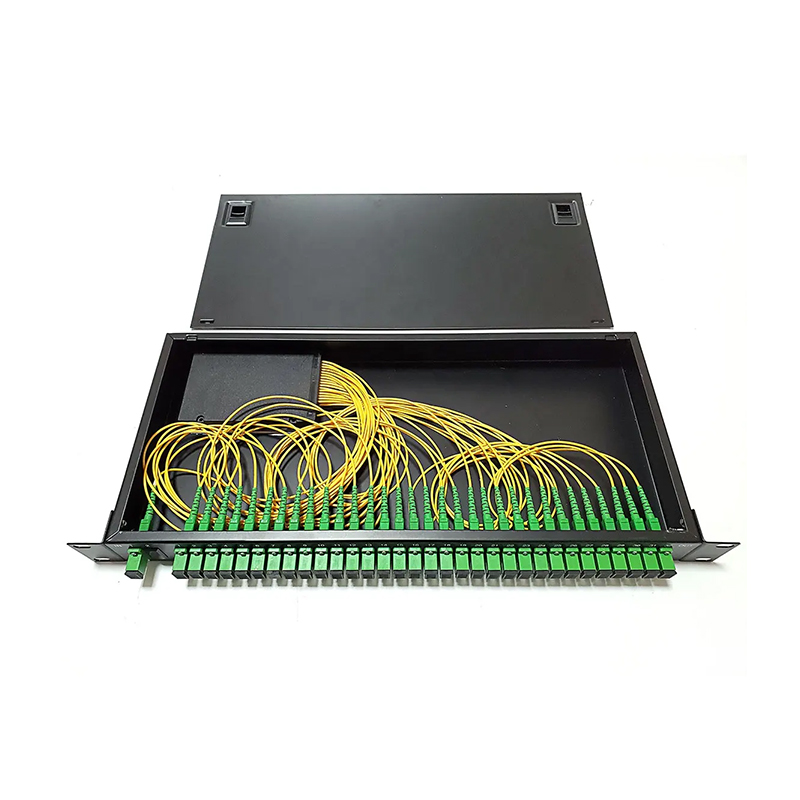

Splitter PLC cu fibră optică montabilă în rack

The PLC cu fibră optică montat în rack Splitterul (ghid de undă optic plan) este un dispozitiv optic pasiv instalat într-un rack de comunicații standard de 19 inchi. Funcția sa de bază este de a împărți un singur semnal optic de intrare în mai multe porturi de ieșire (cum ar fi 1x4, 1x8, 1x16, 1x32, 1x64). Miezul său se bazează pe circuite optice de ghidare de undă pe un substrat de cuarț pentru a obține divizare, cu caracteristicile unui raport precis de divizare, insensibilitate la lungimea de undă (1260-1650nm) și pierderi reduse legate de polarizare.

1. Structura fizică și caracteristicile
Carcasă: o carcasă metalică cu o lățime standard de rack de 19 inchi (de obicei 1U sau 2U înălțime) cu o bună disipare a căldurii și ecranare electromagnetică.
Design modular: conține de obicei mai multe module splitter PLC independente (cum ar fi cardul de conectare sau tipul de tavă), care acceptă configurarea și extinderea flexibile.
Port: Porturile de intrare/ieșire sunt adaptoare standard de fibră optică (cum ar fi SC/UPC, LC/UPC) situate pe partea frontală a panoului pentru o operare ușoară. Configurația portului este marcată clar (cum ar fi: IN, OUT1-OUTn).
Tip coadă: conexiunile interne folosesc de obicei fibră monomod rezistentă la îndoire (cum ar fi G.657.A1/A2).
Instalare: Furnizați urechi de montare în rack care respectă standardul EIA-310-D și sunt fixate pe un dulap/rack de comunicații de 19 inchi cu șuruburi.
Avantaj Goshining: configurații de porturi personalizabile și rapoarte de împărțire pentru a se alinia cu topologia rețelei dvs.

2. Parametrii cheie de performanță optică
Raport de împărțire: un raport de împărțire clar (cum ar fi 1:4, 1:32).
Lungime de undă de operare: acceptă de obicei intervalul de la 1260nm la 1650nm, acoperind principalele ferestre de comunicare ale fibrei monomod (benzi O/E/S/C/L).
Pierdere de inserție: atenuarea inerentă a semnalului care trece prin splitter. Valoarea tipică crește odată cu creșterea raportului de împărțire (de exemplu: 1x8 este aproximativ 10,5 dB ± 0,8 dB).
Uniformitate: diferența maximă în pierderea de inserție între fiecare port de ieșire (valoare tipică: ≤1,0 dB).
Pierdere dependentă de polarizare: modificarea pierderii cauzată de modificarea stării de polarizare a luminii de intrare (valoare tipică: ≤0,2 dB).
Directivitate: Izolație între portul de intrare și portul de ieșire (valoare tipică: ≥55dB).
Pierdere de returnare: Raportul dintre puterea optică reflectată la portul de intrare și puterea optică incidentă (valoarea tipică pentru interfața UPC: ≥50dB).
Interval de temperatură de funcționare: de obicei -40°C până la 85°C (sau -5°C până la 70°C).
Interval de temperatură de depozitare: de obicei -40°C până la 85°C.
Calitate goshining: testarea riguroasă asigură consistența și longevitatea lider în industrie.

3. Principalele avantaje
Integrare de înaltă densitate: Integrați un număr mare de porturi de ramificație într-un spațiu limitat de rack pentru a optimiza utilizarea spațiului.
Gestionare centralizată: facilitează cablarea, întreținerea și gestionarea unificate într-o cameră centrală de mașini, cadru de distribuție optică (ODF) sau stație de bază.
Fiabilitate ridicată: tehnologia cipului PLC este matură, structura este stabilă, nu există piese în mișcare și durata de viață este lungă.
Adaptabilitate la mediu: carcasa robustă oferă o bună protecție fizică și stabilitate la temperatură.
Consecvență bună: tehnologia PLC asigură că pierderea și răspunsul lungimii de undă ale fiecărui canal sunt foarte consistente.
Lățime de bandă largă de lucru: acceptă lungimile de undă de comunicație prin fibră monomod curentă și viitoare.

4. Scenarii tipice de aplicare
Fibră până la domiciliu (rețea FTTH/PON): Realizați distribuția semnalului de la o singură fibră de alimentare către mai mulți utilizatori (ONU) la biroul central (partea OLT) sau la punctul de distribuție optică (punct de ramificare optică în ODN) (utilizat în mod obișnuit 1310/1490/1550nm).
Transmisie optică TV prin cablu (CATV): distribuiți semnale de difuzare pe legătură în jos la nodurile optice (utilizate în mod obișnuit 1550nm).
Rețea locală (LAN) și centru de date cu fibră optică: Folosit pentru distribuția semnalului fibrelor optice principale.
Sistem de antenă distribuită (DAS): distribuie semnale RF transportate optic către mai multe antene.
Testare și monitorizare: distribuiți semnale către mai multe echipamente de testare sau puncte de monitorizare în același timp.

5. Considerații privind instalarea și implementarea
Spațiul dulapului și disiparea căldurii: Planificați spațiu suficient pentru rack (poziția U) și asigurați-vă că dulapul este bine ventilat.
Gestionarea fibrelor: Folosiți instrumente precum inele de gestionare a cablurilor și jgheaburi de fibră optică pentru a așeza pigtails de intrare/ieșire într-o manieră ordonată pentru a evita îndoirea excesivă (raza de îndoire ≥ 30 mm) și extrudarea pentru a preveni pierderea sau deteriorarea suplimentară. Rezervați o lungime adecvată de fibră pentru operațiunile de întreținere.
Curățarea portului: Înainte de a instala conexiunea, utilizați instrumente profesionale de curățare a fibrei optice pentru a curăța suprafața de capăt a conectorului de fibră optică și interiorul adaptorului splitter pentru a evita poluarea cu praf care provoacă pierderi crescute sau defectare a conexiunii.
Operațiunea de conectare: Aliniați tipul de adaptor (cum ar fi SC/LC) și tipul de capăt (cum ar fi UPC/APC) pentru a vă asigura că ștecherul este introdus complet în adaptor și blocat în poziție.
Identificarea etichetei: marcați în mod clar relația corespunzătoare și scopul porturilor de intrare și de ieșire pentru a facilita întreținerea și depanarea viitoare.
Verificarea testului: După instalare, utilizați un contor de putere optic și o sursă de lumină stabilă pentru a efectua un test de pierdere a conexiunii de la capăt la capăt pentru a verifica dacă performanța splitterului și legătura generală respectă standardele.

6. Standarde și certificări relevante
Proiectarea, producția și testarea splitterelor PLC montate pe rack urmează de obicei standardele internaționale și din industrie, inclusiv, dar fără a se limita la:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (serie de standarde)
IEC 61753-1 și IEC 61753-021-2 / 021-3
TIA/EIA-455-B (seria FOTP)
ITU-T G.671
RoHS (Directiva privind restricțiile privind substanțele periculoase)
