Cum să alegi o închidere de îmbinare cu fibră optică?

Alegerea corectă a închiderii de îmbinare cu fibră optică se reduce la patru factori de bază: mediul de instalare, configurația intrării cablurilor, capacitatea de numărare a fibrelor și metoda de etanșare . Faceți-le corect și veți avea o închidere care protejează îmbinările timp de 20 de ani. Găsiți-le greșit, iar pătrunderea umezelii sau defecțiunile mecanice pot distruge un întreg segment de rețea. Acest ghid defalcă fiecare factor cu date specifice pentru a vă ajuta să efectuați apelul potrivit.

Ce este a Închidere de îmbinare cu fibră optică și de ce contează alegerea?

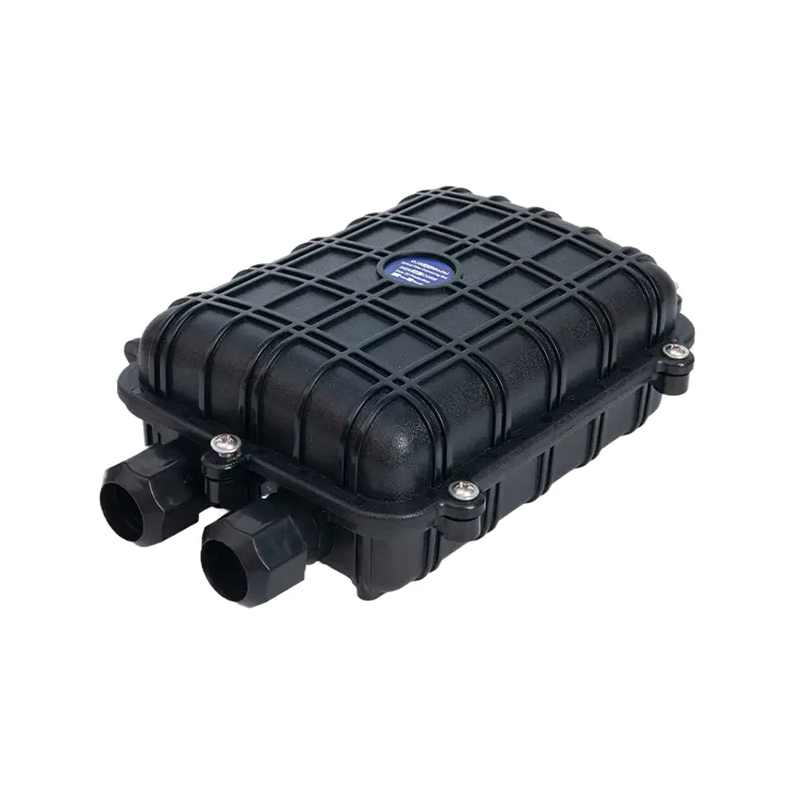

O închidere de îmbinare cu fibră optică (FOSC) este o carcasă etanșă care protejează îmbinările de fibră împotriva daunelor mediului - umiditate, praf, radiații UV, variații de temperatură și stres mecanic. Ele sunt utilizate la îmbinările cablurilor, punctele de ramificație și locațiile de terminare atât în ​​rețelele aeriene, cât și subterane de fibră.

O închidere nepotrivită este una dintre cele mai comune cauze ale eșecului rețelei de fibră în domeniu. De exemplu, utilizarea unui dom de închidere cu clasificare IP67 într-o boltă subterană inundată în mod repetat - care necesită cel puțin IP68 cu scufundare de 1 metru timp de 24 de ore - poate duce la defectarea completă a îmbinării în decurs de 6-18 luni. Specificația corectă previne re-splimentul costisitor și timpul de nefuncționare a rețelei.

Pasul 1 – Identificați mediul de instalare

Mediul este cel mai important criteriu de selecție. Determină gradul de protecție la pătrundere (IP), gradul materialului și factorul de formă de închidere.

Instalații aeriene

Închiderile aeriene sunt montate pe stâlpi sau atașate la sârmă de mesagerie. Ei trebuie să reziste Expunerea la UV, încărcarea vântului și ciclul de temperatură de la -40°C la 70°C . Căutați carcase din policarbonat sau ABS stabilizate la UV și un grad minim de IP55. Închiderile orizontale (cap la cap) sunt alegerea standard pentru antenă datorită ușurinței lor de montare și reintrare.

Subteran / Îngropat direct

Închiderile direct îngropate trebuie să fie impermeabil la cel puțin IP68 — de obicei evaluat pentru scufundare la 1–3 metri timp de 24–72 de ore, în funcție de condițiile solului. Aici sunt utilizate pe scară largă dispozitivele de închidere tip dom cu gel sau etanșare termocontractabilă. Evitați închiderile numai cu capace sigilate cu șuruburi; reintrarea fără a deteriora sigiliul este esențială pentru întreținerea viitoare.

Bolți și cămine subterane

Găurile de vizitare și găurile de mână sunt cel mai dur mediu. Aceste spații pot inunda în mod repetat, pot acumula gaze și pot expune închiderile la activitatea rozătoarelor. Specificați Închideri cu clasificare IP68 cu etanșare mecanică (garnituri de compresie sau benzi din oțel inoxidabil) mai degrabă decât sisteme pe bază de gel, care se pot degrada în timpul ciclurilor repetate de inundare.

Înălțitoare pentru interior / clădire

Închiderile interioare din coloanele de conducte sau încăperile echipamentelor necesită o protecție mai scăzută la pătrundere (IP20 sau IP44 este adesea suficientă), dar poate fi necesar să respecte standardele de ignifugare, cum ar fi UL 94 V-0 sau IEC 60332. Închiderile compacte în linie sau pe bază de tăvi sunt tipice aici.

Pasul 2 - Selectați tipul de închidere corect

Închiderile de îmbinare cu fibră optică vin în trei factori de formă principali. Fiecare se potrivește cu diferite scenarii de implementare:

Închideri cu dom utilizați un design cu bază și cupolă etanșat cu o piuliță de compresie sau un inel de strângere. Acestea oferă o impermeabilitate excelentă IP68 și funcționează bine în medii cu umiditate ridicată. Dezavantajul: accesul la interior necesită deșurubarea cupolei, care poate fi greoaie în bolțile închise.

Închideri orizontale (cap la cap). au o carcasă cilindrică care se desparte pe lungime, făcând accesul rapid și ușor la tava de îmbinare. Acest lucru îi face favorizați pentru implementări aeriene în care tehnicienii lucrează pe stâlpi cu timp și spațiu limitat.

Închideri în linie permite cablurilor să treacă drept prin ambele capete, făcându-le ideale pentru îmbinările de cabluri de lungime medie în sistemele de conducte sau coloane de clădire. Ele oferă de obicei cea mai compactă amprentă.

Pasul 3 – Determinați numărul de fibre și capacitatea tăvii de îmbinare

Măriți întotdeauna închiderea pentru cu cel puțin 25–50% mai multe fibre decât este necesar în prezent . Extinderile de rețea sunt obișnuite, iar redeschiderea unei închideri îngropate pentru a schimba într-o unitate mai mare este costisitoare și perturbatoare.

Valori cheie privind capacitatea de verificat:

• Număr de tăvi de îmbinare: Fiecare tavă standard conține 12-24 de îmbinări (fuzionare sau mecanice). Un punct de îmbinare cu 48 de fibre necesită minimum 2-4 tăvi.
• Porturi pentru cablu: Numărați numărul de cabluri care intră și ies. Un punct de ramificare cu 1 alimentator și 4 cabluri de distribuție necesită cel puțin 5 porturi. Majoritatea dispozitivelor de închidere cu dom oferă 3–6 porturi; închiderile orizontale pot avea 8 sau mai multe.
• Înălțimea de stivuire a tăvii: În special în cazul închiderilor cu dom, înălțimea interioară a stivei de tăvi limitează numărul de tăvi care se potrivesc - de obicei 6-12 tăvi într-o unitate standard de dom.

Pentru punctele de distribuție FTTH (fibr to the home), închiderile care manipulează 48–96 de fibre cu 4–6 porturi sunt tipice. Pentru cablurile backbone sau feeder, este mai frecventă o capacitate de 144–576 de fibră cu 8–12 porturi.

Pasul 4 – Evaluați metoda de etanșare

Sistemul de etanșare determină atât nivelul de protecție la intrare, cât și cât de ușor este reintroducerea închiderii în viitor. Cele trei metode principale sunt:

Gel de etanșare

Etanșarea cu gel (sau grăsime) umple porturile de intrare a cablurilor cu un compus semisolid care se conformează formelor neregulate ale cablurilor. Oferă performanță IP68 fiabilă și este ușor de instalat. Cu toate acestea, gelul se poate usca sau atrage resturile în timp, iar reintrarea necesită curățare, ceea ce adaugă timp de întreținere. Cel mai potrivit pentru implementări permanente sau cu reintrare redusă .

Etanșare mecanică/compresiune

Garniturile de compresie și garniturile de cauciuc etanșează porturile cablurilor atunci când sunt strânse cu șuruburi sau inele de prindere. Acestea permit reintrare fără scule sau cu efort redus si nu lasa reziduuri. Sunt ideale pentru bolți și cămine de vizitare unde închiderea poate fi accesată de mai multe ori pe an. Evaluat până la IP68 atunci când este instalat corespunzător.

Etanșare termocontractabilă

Tubul termocontractabil cu căptușeală adezivă este aplicat peste intrările de cablu cu un pistol termic. Odată aplicat, creează o etanșare permanentă, foarte fiabilă. Schimbul este că reintrarea necesită tăierea tubului termocontractabil , făcându-l potrivit doar pentru punctele de îmbinare care vor fi revăzute rar – dacă vreodată –. Folosit adesea pentru aplicații submarine sau de infrastructură critică, unde ermeticitatea pe termen lung este prioritatea principală.

Pasul 5 - Verificați compatibilitatea cablului și diametrul de intrare

Nu toate dispozitivele de închidere acceptă toate tipurile de cabluri. Înainte de a cumpăra, verificați următoarele:

• Gama diametrului exterior al cablului: Majoritatea dispozitivelor de închidere acceptă cabluri de la 5 mm la 25 mm, dar unele închideri cu dom acceptă doar cabluri de până la 16 mm. Cablurile blindate au adesea diametre mai mari și necesită seturi de porturi specifice.
• Tip cablu: Cablurile plate, cablurile rotunde cu tub liber și cablurile panglică au fiecare cerințe diferite de intrare. Confirmați că închiderea acceptă geometria dumneavoastră specifică a cablului.
• Ancorarea membrului de forță: Cablurile blindate sau autoportante au nevoie de ancore ale elementelor de rezistență în interiorul închiderii pentru a preveni atingerea tensiunii în tăvile de îmbinare. Asigurați-vă că închiderea are feronerie de ancorare compatibile.

Pasul 6 – Verificați conformitatea cu standardele

Închiderile de renume sunt testate conform standardelor recunoscute la nivel internațional. Atunci când evaluați un produs, căutați conformitatea cu:

O listă de închidere care prezintă conformitatea cu IP68 fără referire la metodologia de testare IEC 60529 trebuie tratată cu prudență. Solicitați întotdeauna rapoarte de testare de la terți de la furnizori pentru implementări critice.

Greșeli obișnuite de evitat atunci când alegeți o închidere de îmbinare cu fibre

• Subestimarea creșterii fibrelor: O închidere dimensionată exact pentru numărul de fibre de astăzi va necesita o înlocuire costisitoare pe măsură ce capacitatea se extinde. Planificați întotdeauna cel puțin 50% spațiu liber.
• Ignorarea frecvenței de reintrare: Dacă un punct de îmbinare va fi accesat trimestrial pentru întreținere sau picături noi, o închidere termocontractabilă este nepractică. Potriviți metoda de etanșare cu modelul dumneavoastră operațional.
• Alegerea IP67 pentru bolți inundate: IP67 acoperă o scufundare de 30 de minute la 1 metru. Multe bolți subterane se confruntă cu inundații susținute mult dincolo de aceasta. IP68 cu niveluri specifice de adâncime și durată nu este negociabil în aceste condiții.
• Gestionarea razei de curbură cu vedere: Cablurile de fibră au o rază de îndoire minimă (de obicei, 20 × diametrul cablului pentru instalare, 10 × pentru termen lung). Închiderile cu ghidaje interne inadecvate cauzează pierderi de micro-îndoire și eventual defecțiune a fibrei.
• Seturi de etanșare a câmpului sărituri: Multe închideri necesită kituri de etanșare a porturilor instalabile pe teren pentru porturile neutilizate. Lăsând porturile deschise – chiar și plafonate – poate compromite ratingul IP în timp în medii dure.

Lista de verificare pentru selecția rapidă

Utilizați această listă de verificare înainte de a finaliza a închidere prin îmbinări cu fibră optică cumpărare:

1. Confirmați mediul de instalare: aerian, conductă subterană, direct îngropat, boltă sau interior
2. Determinați gradul IP necesar: IP55 (aeriană) / IP67 (imersiune ocazională) / IP68 (imersiune continuă)
3. Numărați fibrele totale astăzi și adăugați 50% pentru creștere - selectați o închidere care atinge sau depășește acest număr
4. Numărați intrările de cablu (porturile) necesare, inclusiv piese de schimb pentru cablurile viitoare
5. Măsurați diametrele exterioare ale cablurilor și confirmați compatibilitatea cu gama de kit de porturi ale dispozitivului de închidere
6. Selectați tipul de etanșare: gel (permanent), mecanic/compresie (reintrare frecventă) sau termocontractabil (foarte permanent)
7. Verificați conformitatea cu IEC 60529 și standardele regionale relevante (GR-771, EN 50411)
8. Confirmați că ghidajele interioare pentru raza de curbură se potrivesc cu specificațiile cablului dumneavoastră
9. Verificați dacă ancorele elementelor de rezistență sunt incluse pentru cablurile blindate sau autoportante
10. Solicitați rapoarte de testare terță parte pentru evaluarea IP și performanța de mediu
