Care este diferența dintre cablurile de corecție OM3 și OM4?

Diferența cheie dintre csaudonurile de corecție OM3 și OM4 constă în lățimea de bandă și distanța de transmisie: OM4 oferă o lățime de bandă modală efectivă (EMB) de 4700 MHz·km — mai mult decât dublu față de 2000 MHz·km ale OM3 — și acceptă 100G Ethernet pe 150 de metri, comparativ cu doar 100 de metri pentru OM3. Ambele sunt tipuri de fibre multimodale care partajează aceeași structură de miez/cladding de 50/125 μm, dar OM4 utilizează un proces de fabricare a fibrelor mai rafinat, ceea ce îl face alegerea preferată pentru centrele de date cu densitate mare și mediile de rețea cu lățime de bandă intensivă.

Cordon de corecție OM3 vs OM4 : Specificații tehnice cheie

Înțelegerea diferențelor tehnice dintre OM3 și OM4 este baza pentru luarea deciziei corecte de cablare. Tabelul de mai jos rezumă cei mai importanți parametri unul lângă altul.

De ce oferă OM4 o lățime de bandă mai mare și o acoperire mai lungă?

Avantajul de performanță al OM4 provine dintr-un profil de refracție cu indice gradat mai precis în miezul fibrei. Această toleranță de producție mai strânsă reduce întârzierea modului diferențial (DMD), ceea ce înseamnă că impulsurile de lumină se răspândesc mai puțin pe măsură ce călătoresc, ceea ce se traduce direct în lățime de bandă modală mai mare și distorsiuni mai mici ale semnalului pe distanțe mai lungi.

În termeni practici:

• OM3 oferă un EMB de 2000 MHz·km , suficient pentru aplicații 10G și 40G la distanțe moderate;
• OM4 ajunge 4700 MHz·km — 2,35x mai mare — permițând transmisie fiabilă 100G cu optice paralele, cum ar fi transceiver-uri QSFP și QSFP28;
• La viteze de 40G și 100G, OM4 oferă 50 de metri în plus peste OM3, ceea ce este semnificativ în amenajările de etaj ale centrelor de date mari.

Această diferență este vizibilă în special atunci când este asociată cu sursele de lumină VCSEL (Vertical-Cavity Surface-Emitting Laser), care sunt foarte sensibile la lățimea de bandă modală a fibrei pe care o conduc.

Cum se identifică Cordon de corecție OM3 vs OM4s Din punct de vedere vizual

Identificarea corectă a cablurilor de corecție OM3 și OM4 pe teren previne nepotrivirile costisitoare. Cele două tipuri pot fi distinse prin culoarea jachetei și etichetare.

Culoarea jachetei

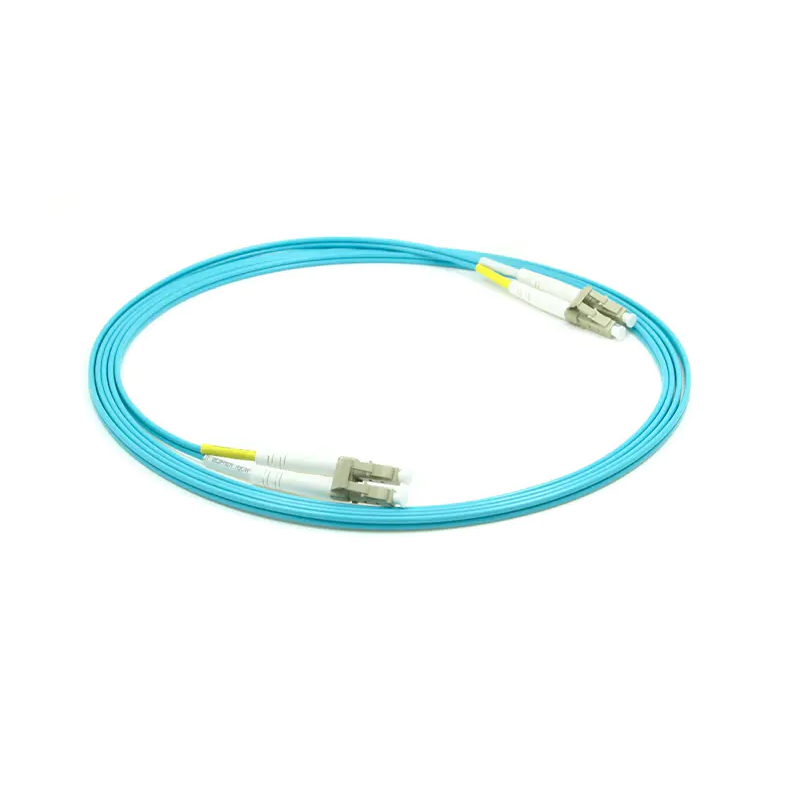

• OM3: Aqua (albastru deschis-verde) — culoarea standard conform TIA-568;
• OM4: Erika Violet (violet deschis) — recomandat de IEC 60793-2-10; cu toate acestea, unele cabluri OM4 folosesc și jachete Aqua, așa că culoarea singură nu este întotdeauna definitivă.

Etichetare și marcaje imprimate

Cordonurile de corelare reputate vor avea „OM3” sau „OM4” imprimate direct pe jachetă sau port conector, adesea însoțite de „50/125” sau de o desemnare a lățimii de bandă, cum ar fi „OM4 4700”. Verificați întotdeauna marcajul imprimat mai degrabă decât să te bazezi doar pe culoarea jachetei, în special atunci când achiziționezi din mai multe surse.

Cordurile de corecție OM3 și OM4 pot fi amestecate?

Fizic, da - ambele tipuri folosesc aceleași dimensiuni de 50/125 μm, deci conectorii lor sunt complet compatibili și pot fi cuplati împreună . Cu toate acestea, amestecarea lor într-o singură legătură degradează performanța la segmentul de fibră cu rating scăzut (principiul verigii celei mai slabe).

De exemplu, într-o legătură 40G:

• O legătură complet OM4 acceptă până la 150 de metri ;
• Amestecarea segmentelor OM3 și OM4 reduce distanța maximă efectivă până la Limita de 100 de metri a OM3 ;
• Amestecarea frecventă poate introduce, de asemenea, pierderi de inserție suplimentare din nepotrivirea modului la punctul de îmbinare, crescând ratele de eroare de biți.

Ca cea mai bună practică, utilizați o calitate constantă a fibrei în fiecare legătură individuală . Acest lucru este deosebit de critic la 100G și mai sus, unde orice pierdere de marjă a bugetului link-ului devine mult mai greu de tolerat.

Distanța maximă de transmisie în funcție de viteza rețelei

Când să alegeți OM3 și când să alegeți OM4

Alegerea corectă depinde de cerințele actuale de viteză, de lungimea cablurilor și de foaia de parcurs de upgrade.

Alegeți OM3 când:

• Rețeaua dvs. funcționează la 10G cu alergări sub 300 de metri ;
• Gestionați o rețea de întreprinderi mici și mijlocii sau LAN de campus cu distanțe scurte între rafturi;
• Nu există nicio necesitate previzibilă de a migra dincolo de 40G pe termen scurt;
• Înlocuiți cablurile de corecție într-o infrastructură OM3 existentă pentru a menține consistența.

Alegeți OM4 când:

• Vă desfășurați Legături de 40G, 100G sau de viteză mai mare cu piste care se apropie sau depășesc 100 de metri;
• Construiți sau extindeți un centru de date mare cu arhitectură de înaltă densitate;
• Foaia de parcurs pentru infrastructură include o migrare la 400G în următorii 5-10 ani;
• Utilizați optică paralelă (interfețe MPO/MTP) pentru cablarea vertebrate structurată.

Este de remarcat faptul că pt 400G și mai mult , industria adoptă din ce în ce mai mult fibra multimodă în bandă largă OM5, care acceptă Short Wavelength Division Multiplexing (SWDM) pentru a crește dramatic capacitatea conexiunii. Cu toate acestea, OM4 rămâne punctul ideal practic pentru implementările actuale de 100G.

Tipuri de conectori și impactul lor asupra performanței OM3/OM4

Indiferent dacă alegeți OM3 sau OM4, tipul conectorului și calitatea față de capăt sunt la fel de importante pentru performanța generală a conexiunii. Conectorii obișnuiți pentru cabluri de corecție cu fibră multimodală includ:

• LC Duplex : Cel mai utilizat tip pentru transceiver SFP/SFP/QSFP în aplicații 1G până la 100G; factor de formă compact;
• SC Duplex : Frecvent în rețelele tradiționale de întreprindere și rețelele de stocare;
• MPO/MTP : Folosit pentru transmisia paralelă 40G/100G/400G, gruparea a 8, 12 sau 24 de fibre într-un singur conector — esențial pentru cablarea centrală a centrului de date de înaltă densitate;
• ST : Un conector în stil baionetă încă mai găsit în echipamentele de rețea vechi.

Pentru stilul de lustruire, se folosesc de obicei cabluri de corelare multimode PC (contact fizic) or UPC (Ultra Physical Contact) finisaje de la capăt, cu pierderi de inserție tipice ≤ 0,3 dB. Evitați conectarea conectorilor UPC multimod la conectorii APC (Angled Physical Contact) - diferența de unghi de 8° cauzează o reflexie în spate semnificativă și pierderi de semnal, chiar dacă se pot cupla fizic.

Compatibilitate inversă și valoarea investiției pe termen lung

OM4 este complet compatibil cu echipamentele OM3. Un cablu de corecție OM4 poate fi conectat direct la orice port sau transceiver proiectat inițial pentru OM3, fără niciun conflict fizic. Aceasta înseamnă că actualizarea la OM4 nu necesită înlocuirea hardware-ului existent.

Din perspectiva costului total de proprietate, implementarea OM4 în instalații noi oferă o durată de viață mai lungă:

• Când o rețea 10G este actualizată ulterior la 100G, Cablajul OM4 poate rămâne pe loc fără retragerea fibrei;
• Rulele OM3 care se apropie de limita de 100 de metri la 100G lasă puțin spațiu liber pentru extinderea viitoare, forțând potențial un proiect costisitor de re-cablare;
• Pentru centrele de date care planifică creșterea continuă a capacității pe un orizont de 5-10 ani, OM4 este alegerea pe termen lung mai solidă din punct de vedere economic.

Rezumat: OM3 sau OM4 — pe care ar trebui să-l alegeți?

Decizia se rezumă la trei criterii simple:

• Dacă viteza dvs. actuală este 10G și cablurile sunt sub 300 de metri , OM3 răspunde pe deplin nevoilor dumneavoastră;
• Dacă alergi 40G sau 100G, sau distanțele depășesc 100 de metri , OM4 este alegerea potrivită;
• Pentru noile construcții de centre de date sau orice rețea cu o cale clară de actualizare , implementarea OM4 de la început evită costurile viitoare de recablare.

Diferența fundamentală dintre OM3 și OM4 nu constă în structura lor fizică - ambele sunt fibre multimode cu indice gradat de 50/125 μm - ci în precizia de fabricație și lățimea de bandă realizabilă. OM4 este un upgrade de performanță față de OM3, nu o înlocuire a unei tehnologii diferite. În aplicația potrivită, ambele sunt soluții de fibră multimode fiabile, conforme cu standardele.
