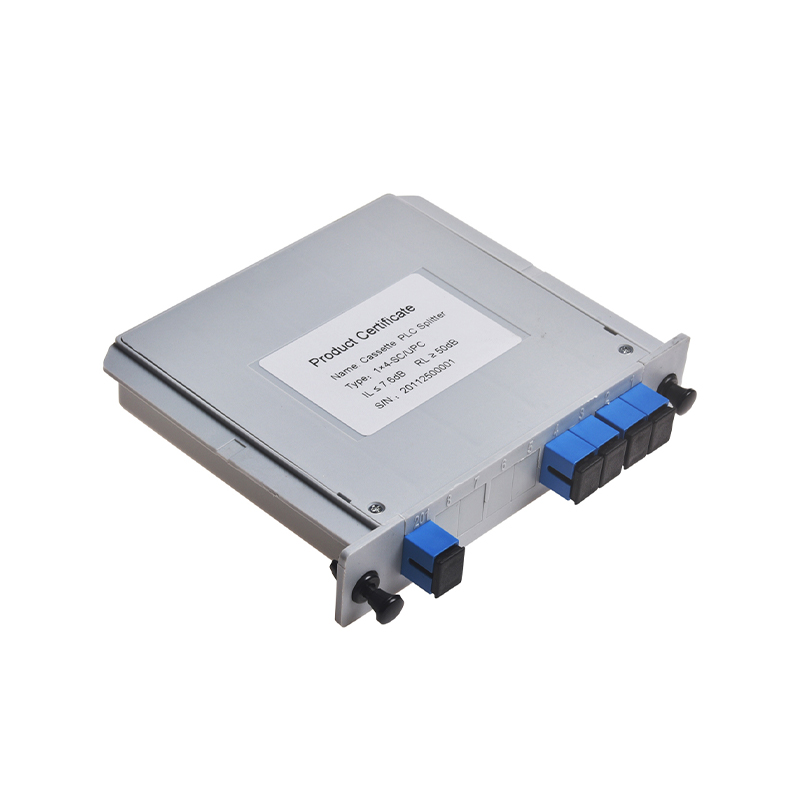

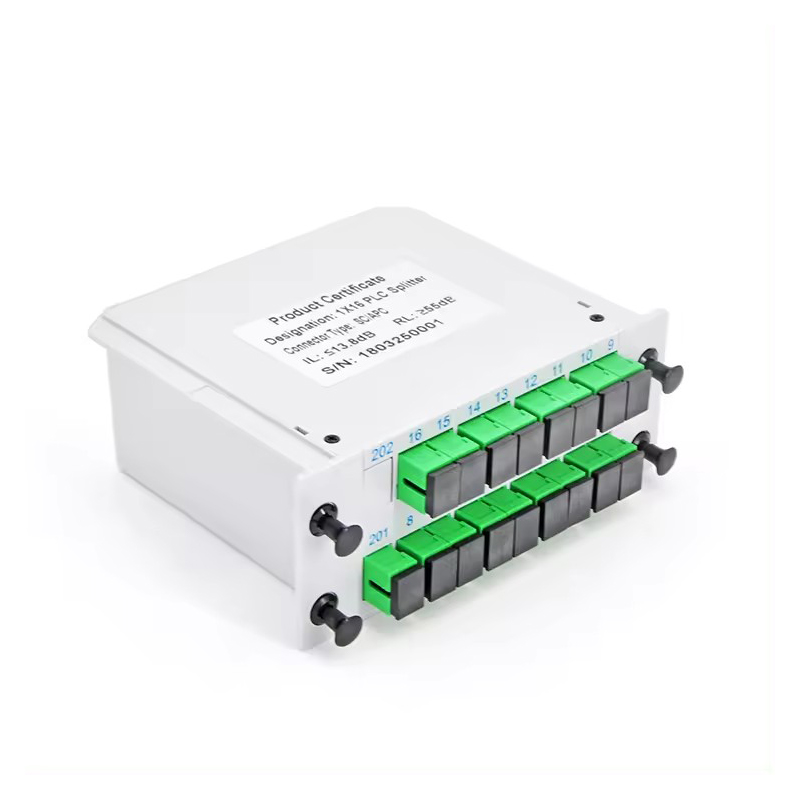

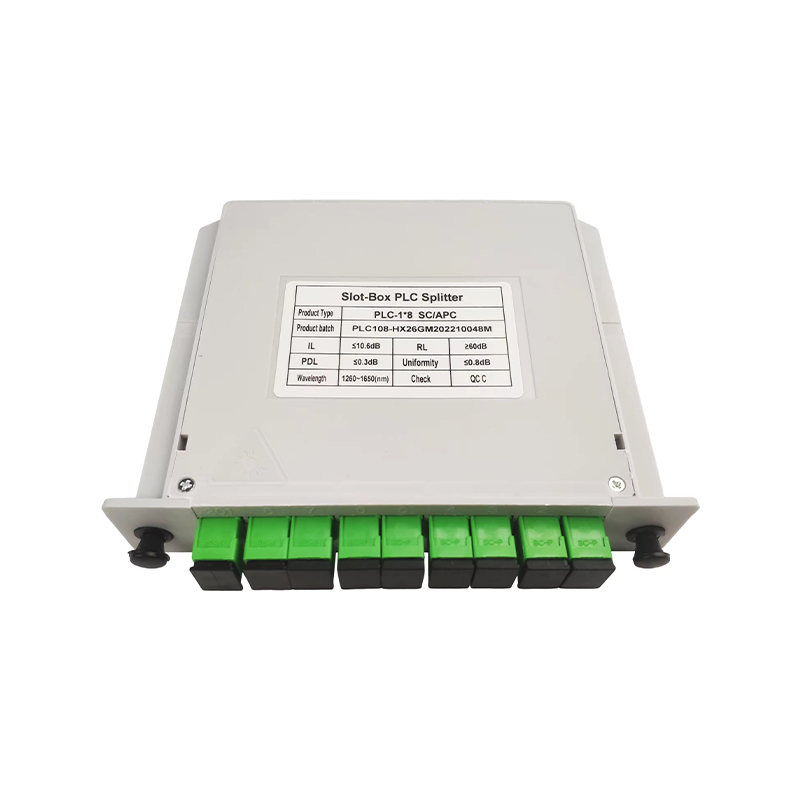

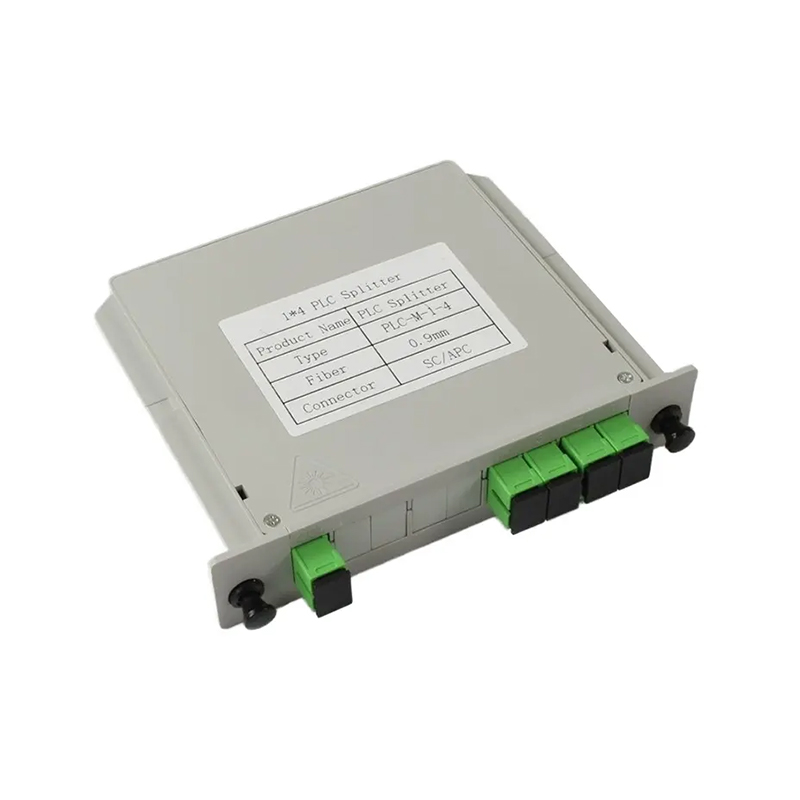

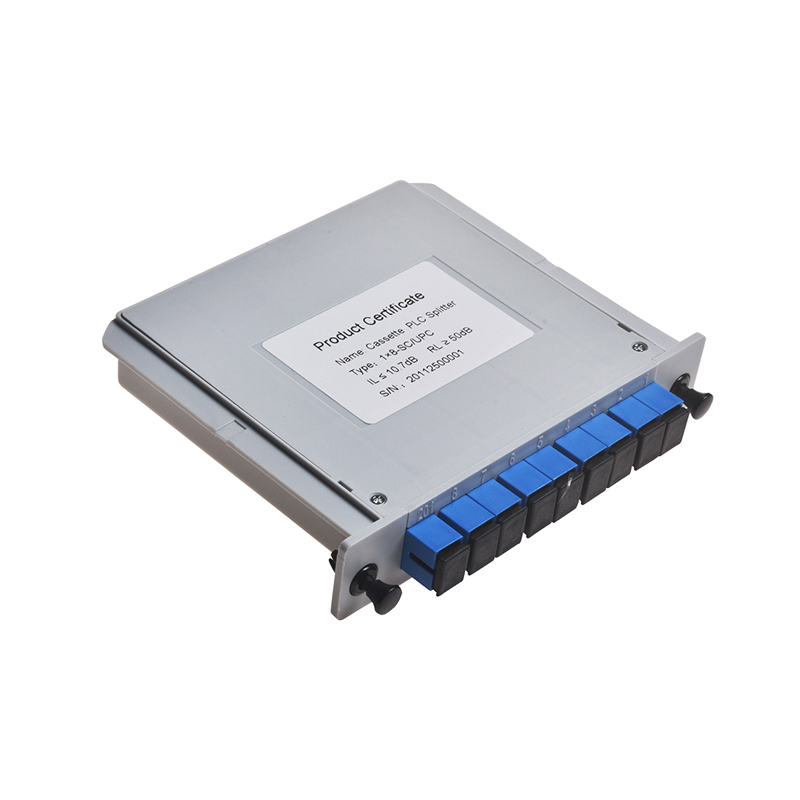

Splitter PLC casetă cu fibră optică LGX

Divizorul PLC cu fibră optică LGX Casetă acceptă o varietate de tipuri de fibră și tipuri de conector și este compatibil cu o varietate de panouri standard LGX, făcându-l extrem de flexibil în centrele de date, rețelele de telecomunicații și rețelele de securitate.
Caseta LGX oferă o varietate de rapoarte de împărțire, acceptă fibră monomod sau multimod și poate fi personalizată în lungime și tip de interfață, după cum este necesar. În plus, designul său modular face implementarea și extinderea mai convenabile, potrivite pentru nevoile de rețea de diferite dimensiuni.

DESPRE NOI

Ningbo Goshining Communication Technology Co., Ltd. este o întreprindere care proiectează, produce și vinde o gamă completă de produse din fibră optică cu servicii de înaltă calitate și de primă clasă, care ne permit să îndeplinim cerințele tuturor clienților și să oferim un serviciu unic. Produsele noastre includ conector rapid de fibră optică, cordon de corecție, splitter PLC, cabluri, cutie de distribuție, închidere de îmbinare și cutie terminală etc. Oferim, de asemenea, servicii de personalizare pentru a vă ajuta să vă dezvoltați propriul brand.

Certificat
Știri
Splitter PLC casetă cu fibră optică LGX Industry knowledge

LGX Casetă Fibră Optică PLC Splitter este un dispozitiv optic pasiv bazat pe tehnologia ghidului de undă optică plană (PLC), ambalat într-o cutie modulară de dimensiune standard LGX (Lucent Gateway Exchange). Funcția sa de bază este de a distribui uniform energia semnalului optic de intrare la mai multe porturi de ieșire în funcție de raportul de divizare prestabilit, astfel încât să realizeze transmisia punct-la-multipunct a semnalelor optice.

1. Tehnologia de bază: PLC
Working principle: Precision optical waveguide pathways are made on a quartz substrate using semiconductor technology. The input optical signal is coupled and split in the waveguide splitting area.
Caracteristici cheie:
Split uniformity: The optical power of each output port is highly consistent.
Insensibilitate la lungimea de undă: poate funcționa stabil într-o gamă largă de lungimi de undă de la 1260nm la 1650nm (acoperind banda principală de comunicație a fibrei optice monomod).
High stability and reliability: All-glass pathway structure, good environmental adaptability and long life.
Compactness: The chip is small in size and easy to achieve high-density integrated packaging.

2. Caracteristici ale ambalajului cutie LGX
LGX (Lucent Gateway Exchange) box packaging is an important embodiment of Ningbo Goshining's standardized production. Respectă cu strictețe standardele internaționale, cum ar fi IEC 61754. Lățimea tipică este un multiplu de 1 inch (25,4 mm) și poate fi adaptată perfect la panoul adaptor LGX al ramelor de distribuție standard de fibră optică (ODF), cutii de distribuție (ODB) și cutii de conexiune încrucișată (OCC).
Dimensiune standardizată: Conform specificațiilor LGX shell definite de IEC 61754 și alte standarde (lățime tipică 1 inch/25,4 mm multipli), ușor de instalat în panoul adaptor universal LGX al cadrului de distribuție standard de fibră optică (ODF), cutie de distribuție pentru fibre optice (ODB), cutie de conexiune încrucișată pentru fibră optică (OCC).
Modular design: Plug-and-play structure simplifies installation, maintenance, expansion and port management processes.
Protecția portului: Furnizați adaptoare (cum ar fi SC, LC, FC etc.) sau prize tip coadă pentru a proteja eficient partea de capăt a conectorului de fibră optică.
Structura internă: De obicei, conține cip splitter PLC, matrice de fibre de intrare/ieșire (FA), adeziv potrivit, componente de armare etc., încapsulate într-o carcasă de metal sau plastic de înaltă rezistență pentru a asigura performanța optică și rezistența mecanică.

3. Principalii parametri tehnici
Ningbo Goshining oferă o gamă completă de rapoarte de ramuri de la 1x2 la 1x64, 2x4 la 2x32 și poate personaliza produse speciale cu raporturi de ramuri în funcție de nevoile clienților.
The following parameters are typical specifications, and the specific values depend on the model (branch ratio, port type):
Branch ratio - Common: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32 etc.
Operating wavelength - 1260nm ~ 1650nm (usually covers the single-mode system band: O/E/S/C/L band)
Insertion loss (IL) - theoretical minimum value additional loss uniformity deviation. Example: 1x32 typical value is about 16.5dB ~ 17.5dB
Uniformitate - Caracterizează diferența de pierdere a fiecărui port de ieșire. Exemplu: ≤ 1,0 dB (1xN)
Pierdere dependentă de polarizare -- (PDL) ≤ 0,3 dB
Directivity/Return Loss -- (RL) ≥ 55 dB (input end)
Temperatura de funcționare -- 40°C ~ 85°C (standard industrial)
Temperatura de depozitare -- -40°C ~ 85°C
Tip de fibră -- Fibră monomod G.652.D
Adapter Type -- SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, etc. (optional)
Package Size -- Standard LGX (e.g. 1U height can accommodate multiple modules)

4. Scenarii tipice de aplicare
Rețea optică pasivă (PON): Nodul de separare optic de bază al rețelei FTTx (Fibră până la domiciliu/clădire/nod) (de exemplu, distribuția semnalului între OLT și mai multe ONU/ONT).
Fibre Distribution Frame/Box (ODF/ODB): Distribuția internă a căilor optice și gestionarea camerei centrale de calculatoare și a centrului de date.
Fibră până la antenă (FTTA): împărțirea semnalului optic în rețelele de acces wireless distribuite (DAS) și rețelele 5G fronthaul/midhaul.
Televiziune prin cablu (CATV): Distribuția în mai multe puncte a semnalelor optice în rețelele HFC.
Testare și măsurare: atunci când un singur semnal de sursă de lumină trebuie distribuit la mai multe echipamente de testare sau puncte de monitorizare în același timp.

5. Puncte de selecție și instalare
Raport de împărțire: determinat în funcție de topologia rețelei și numărul de utilizatori finali.
Tip port: Selectați un adaptor care se potrivește conectorului de fibră existent (SC, LC, FC) și față de capăt (UPC albastru, APC verde) din sistem.
Mediu de instalare: Confirmați că dispozitivul (ODF/ODB) acceptă instalarea standard a modulului de casete LGX.
Gestionarea fibrelor: Acordați atenție razei de îndoire a fibrei (≥ 30 mm) în timpul instalării pentru a evita îndoirea excesivă sau strângerea pigtails.
Curățare: înainte de instalare și conectare, trebuie folosite instrumente profesionale pentru a curăța fața capătului conectorului de fibre și portul dispozitivului.
