Splitter PLC cu fibră optică

As one of the core products of Ningbo Goshining Communication Technology Co., Ltd., the fiber optic PLC splitter (planar lightwave circuit splitter) is a passive optical device developed based on planar optical waveguide technology. Este folosit pentru a distribui uniform un singur semnal optic de intrare către mai multe porturi de ieșire. Este o componentă cheie în fibră până la casă (FTTH), rețeaua optică pasivă (PON) și rețeaua de distribuție a semnalului optic cu mai multe noduri. Relying on the company's integrated capabilities of designing, producing and selling a full range of optical fiber products, Ningbo Goshining is committed to providing customers with high-quality, high-reliability PLC splitters and one-stop optical communication solutions to meet the diverse needs from home access to backbone networks.

Principiul de lucru
The PLC splitter uses semiconductor processes (such as photolithography and etching) to make micro-optical waveguide structures on quartz substrates. After the input optical signal enters the Y-type branch waveguide, the cascaded splitting structure is used to achieve 1xN or 2xN optical power distribution. The splitting principle is based on the mode coupling and energy distribution of the electromagnetic field in the waveguide. Ningbo Goshining's PLC splitter design optimizes the waveguide structure parameters to ensure the uniformity and low loss characteristics of optical signal diversion, providing stable optical signal distribution for FTTH, PON and other scenarios.

Structura de bază și ambalajul

1. Cip de ghidaj de undă optic
As a core component, the waveguide chip uses high-purity silicon dioxide (SiO₂) or high-performance polymer materials, and realizes the optical signal splitting function through precise planar optical waveguide circuits. Ningbo Goshining strictly controls the purity of chip materials and the accuracy of waveguide structure to ensure the stability of optical performance and support flexible splitting ratio configuration from 1x2 to 2x64.

2. Fiber array
The input/output end uses a high-precision arranged single-mode fiber array (usually G.652.D fiber), which is seamlessly connected to the waveguide chip through 8-degree angle cutting and high-precision coupling technology. The company's self-developed coupling process ensures the alignment accuracy of the optical fiber and the waveguide, reduces insertion loss, and improves product consistency.

3. Packaging form
Ningbo Goshining provides a variety of packaging solutions to meet the needs of different scenarios:

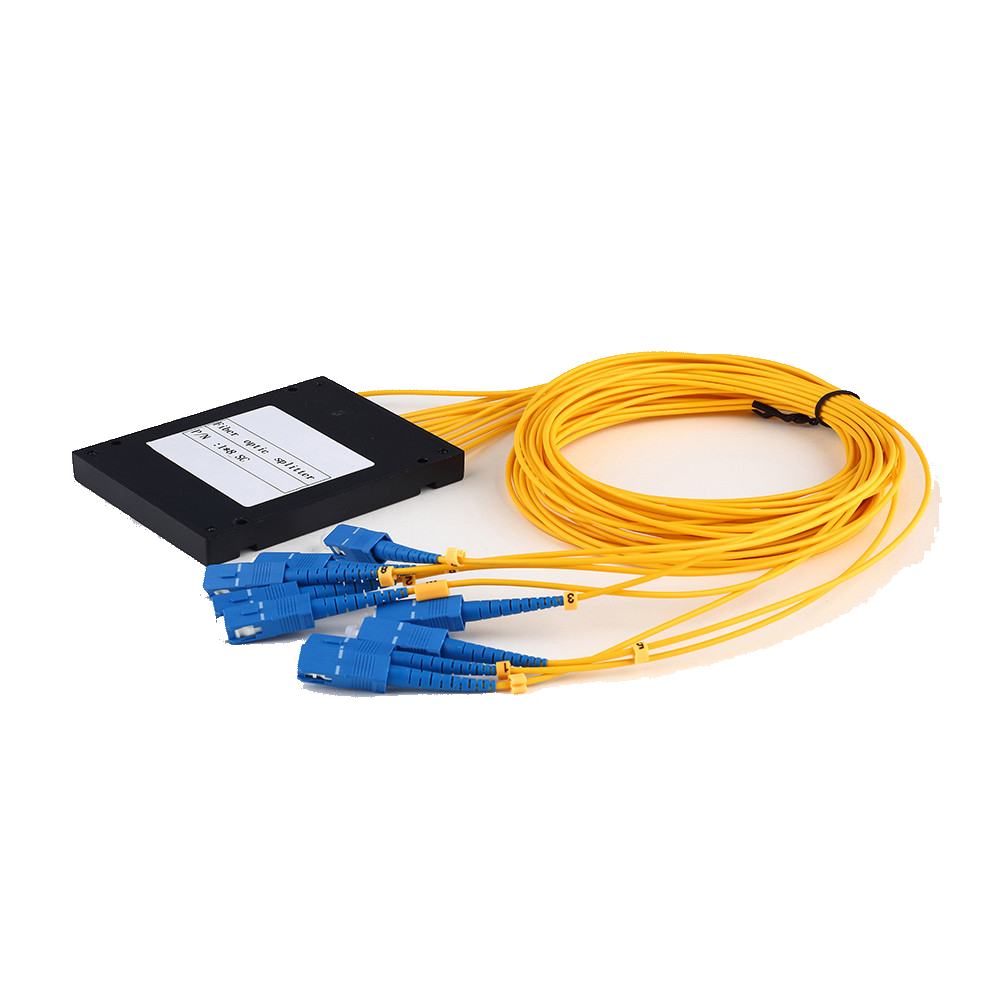

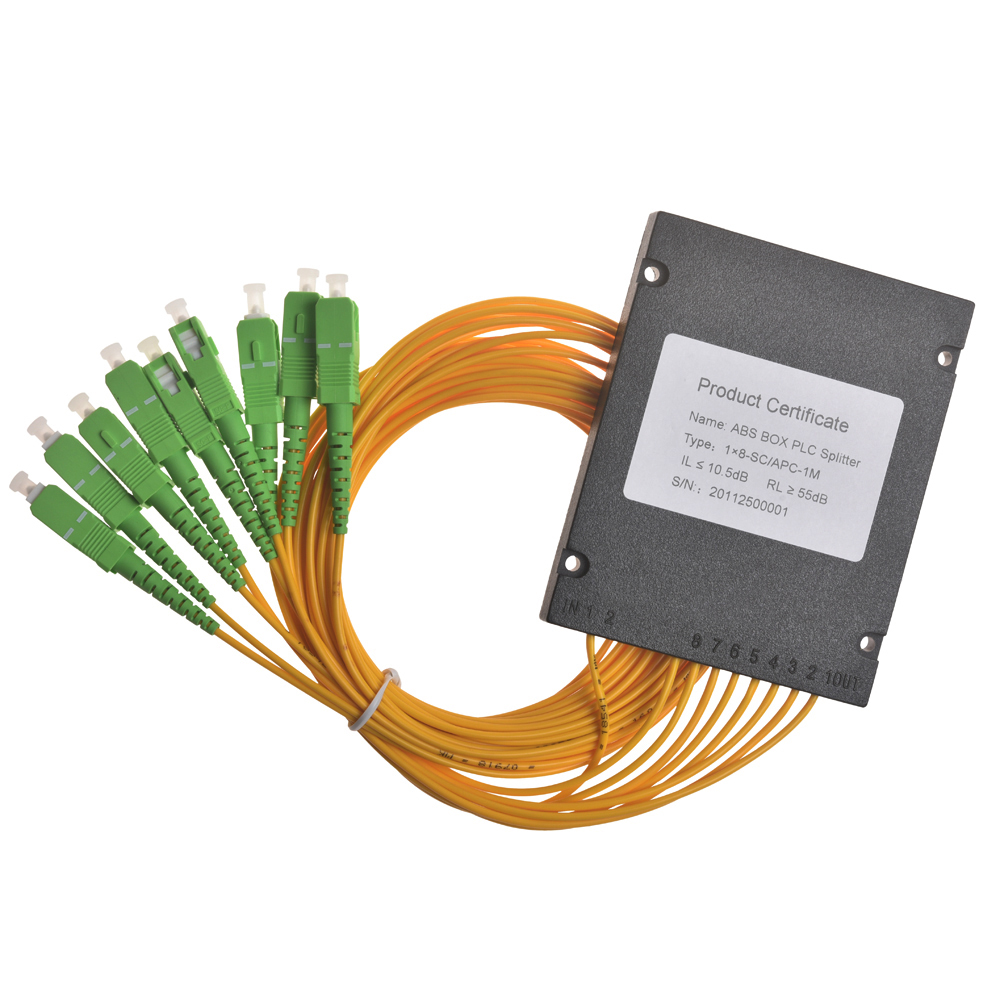

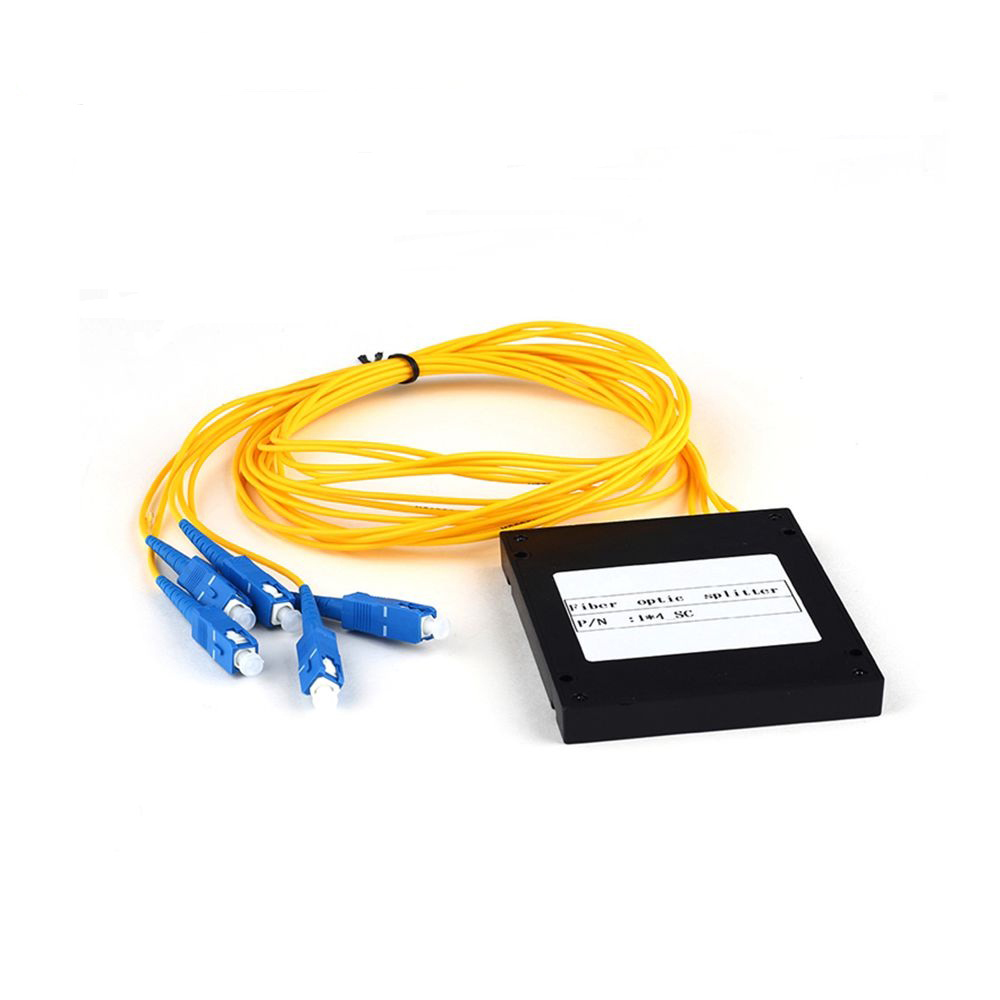

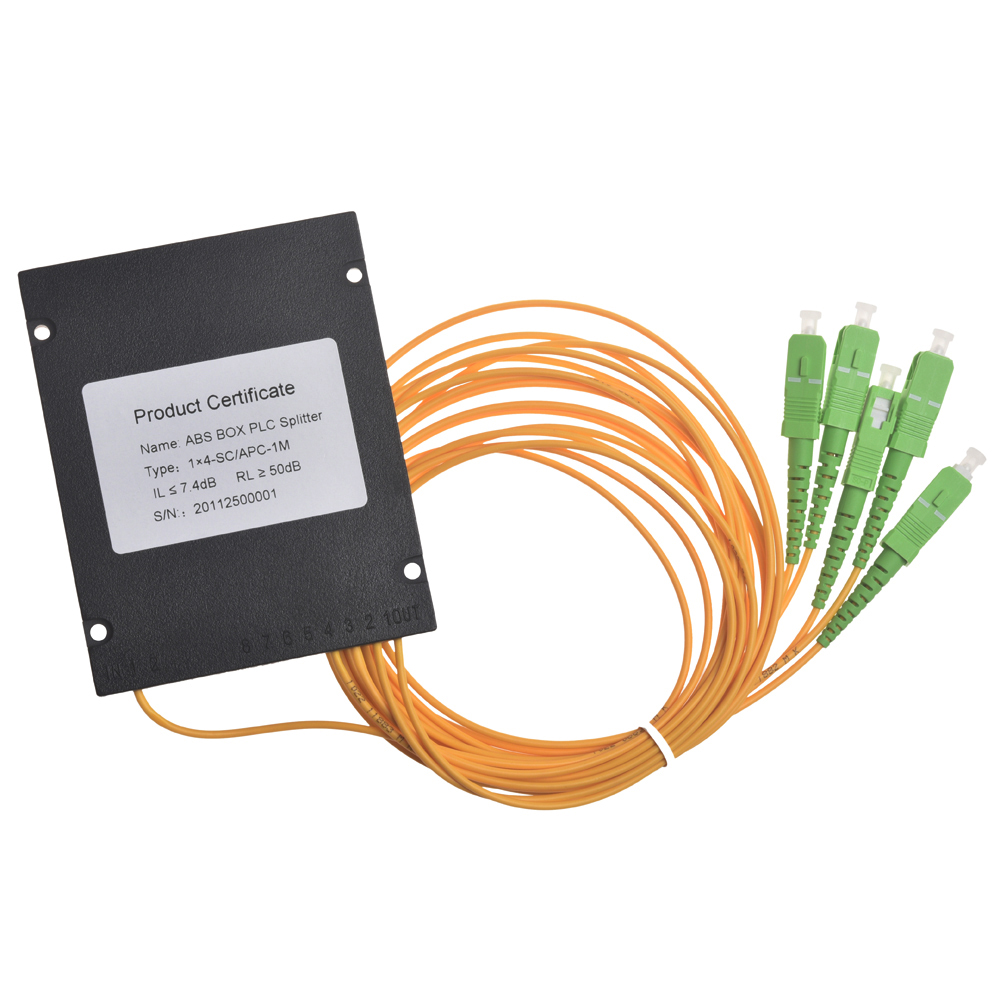

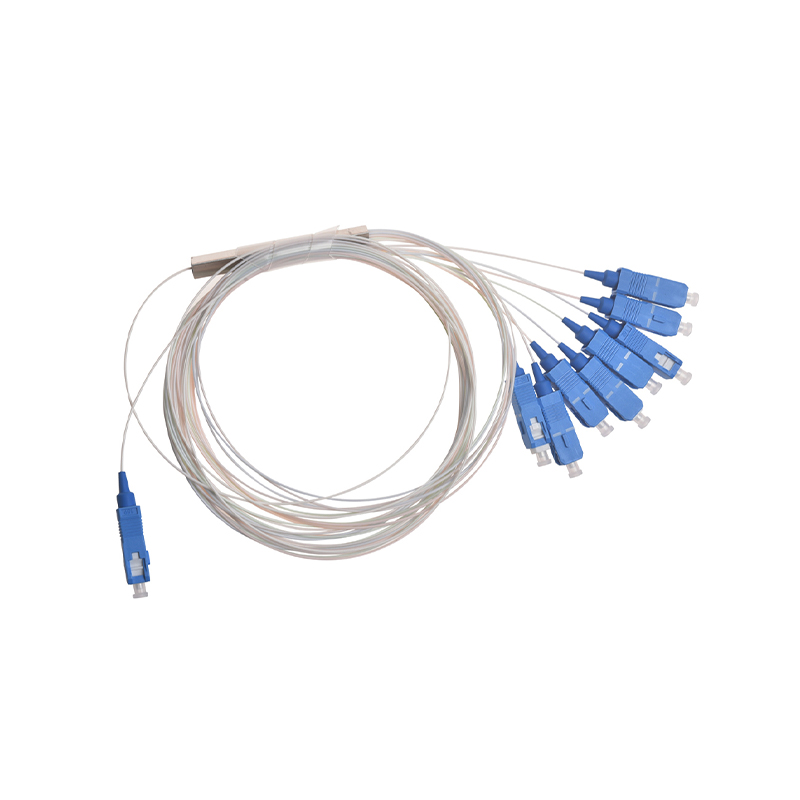

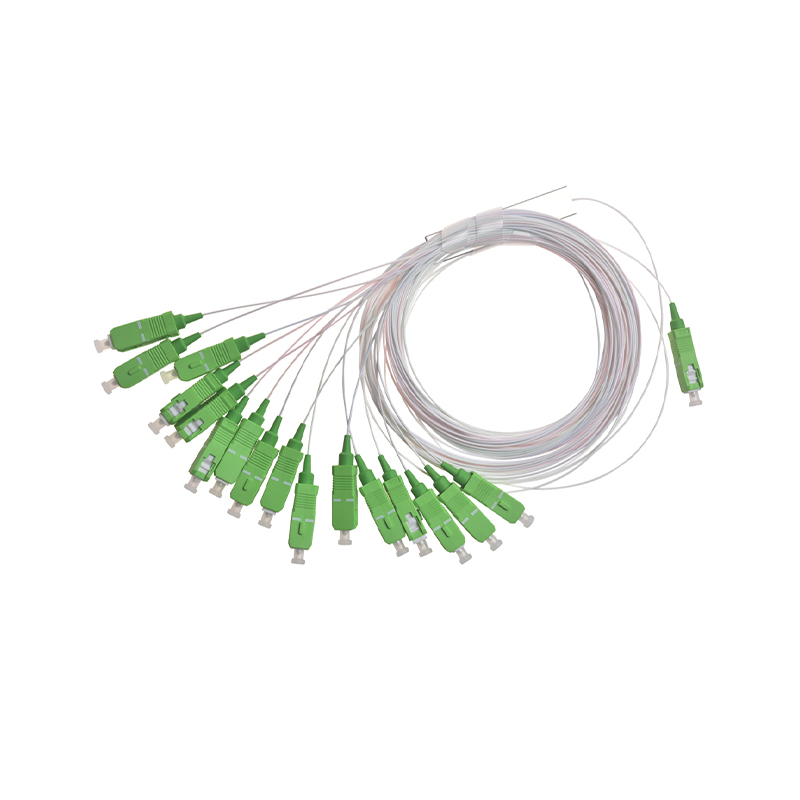

Micro packaging (Micro): compact ABS box design, suitable for the inside of the optical distribution box;

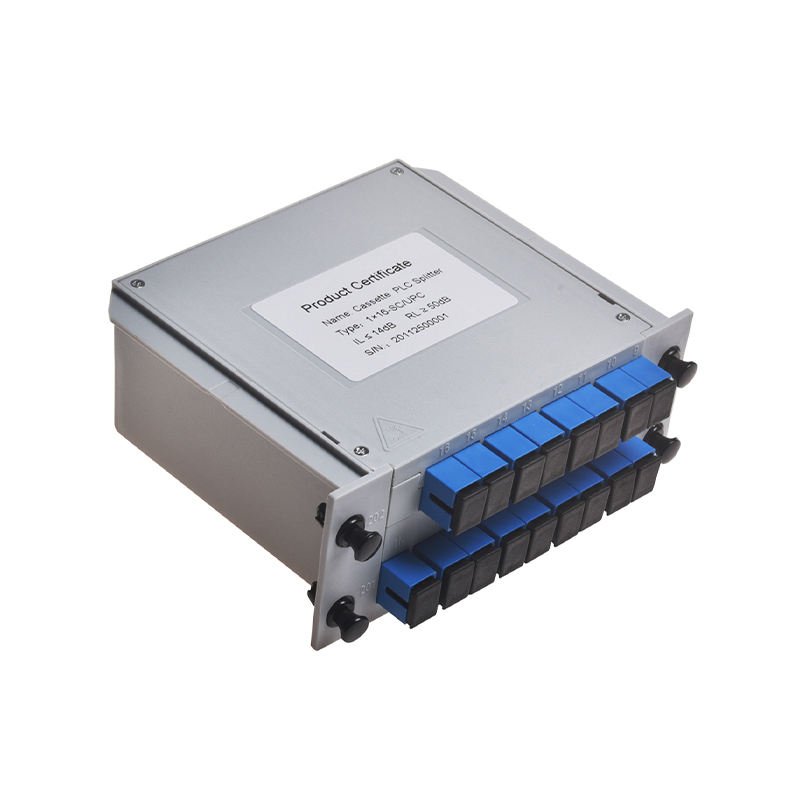

Module/Plug-in packaging (Module/Plug-in): standard 1U rack module, easy to install on the ODF rack;
Tray packaging (Tray): adapted to fiber splicing tray or distribution box;

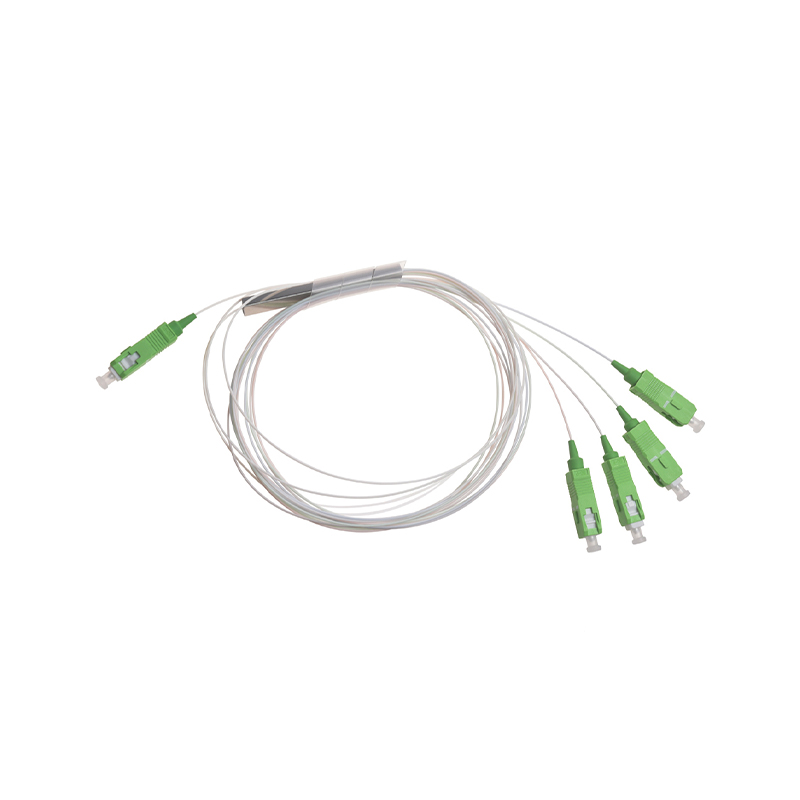

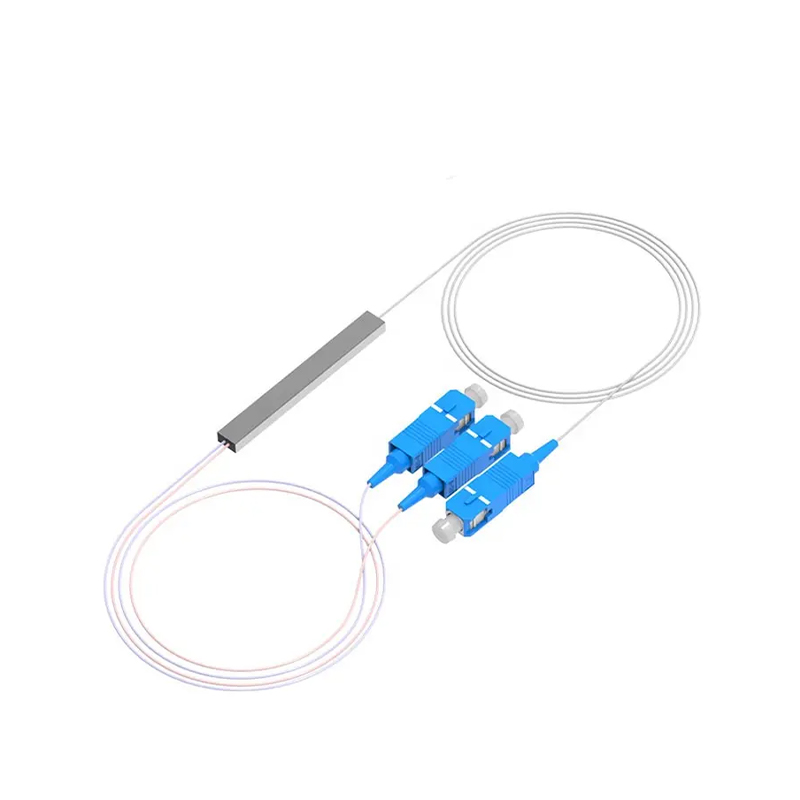

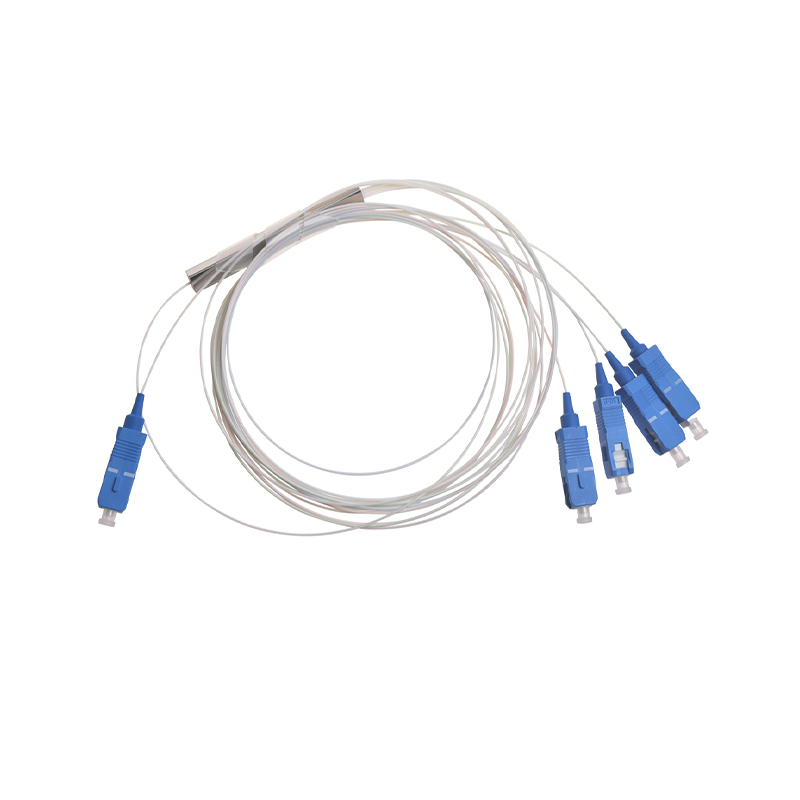

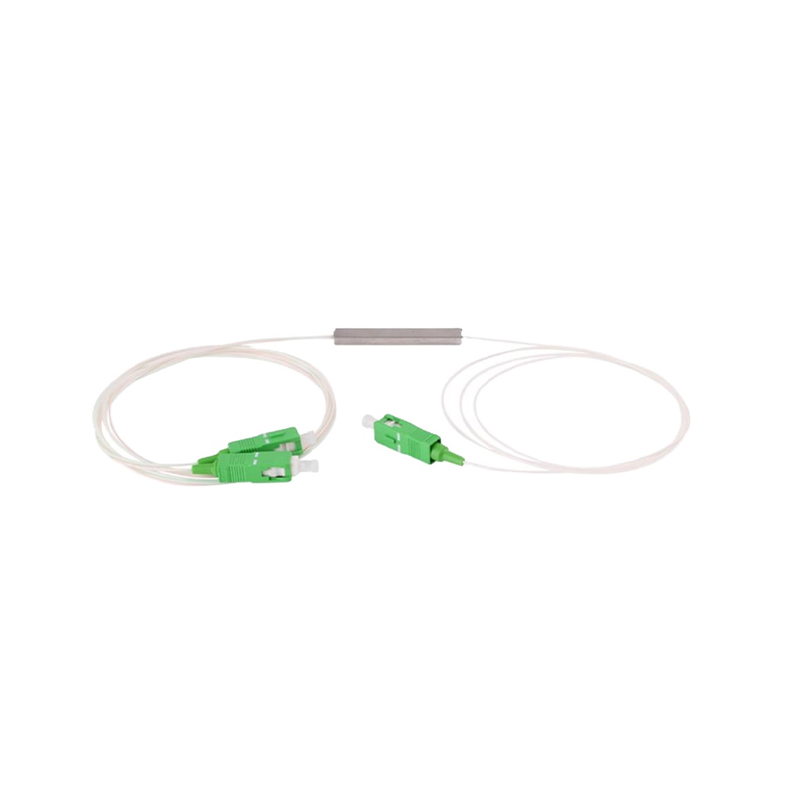

Stainless steel tube packaging (Blockless): high protection level design, suitable for harsh environments such as high temperature and high humidity.
All packages are filled with silicone or resin to enhance mechanical stability and environmental tolerance.

Parametri cheie de performanță
Ningbo Goshining's PLC splitter strictly follows industry standards in terms of performance and optimizes key parameters based on customer needs:
Split ratio: supports flexible configurations such as 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Working wavelength: covers single window (1310/1490/1550nm), dual window (1310/1490nm, etc.) and full band (1260-1650nm);
Pierdere de inserție (IL): tipic Intervalul de valori este de la 3,6 dB (1x2) la 21,0 dB (1x64), ceea ce este mai bun decât media industriei;
Uniformitate: Diferența de pierdere de inserție a fiecărui port de ieșire este ≤1,0 dB, asigurând o distribuție echilibrată a semnalului;
Return loss (RL): ≥55dB, reducing signal reflection interference;
Polarization dependent loss (PDL): ≤0.2dB, adapting to different polarization state inputs;
Environmental adaptability: operating temperature -40°C to 85°C, storage temperature in the same range, meeting industrial application requirements.
Principalele scenarii de aplicare
Bazându-se pe avantajele unei game complete de produse cu fibră optică, splitterele PLC de la Ningbo Goshining sunt utilizate pe scară largă în următoarele scenarii:

Rețeaua FTTH: distribuiți semnalul trunchiului de fibră optică către mai multe terminale de utilizator (ONT/ONU) la punctul de distribuție optică (ODP);
Sistem PON: suportă ramificarea semnalului optic EPON, GPON, XG-PON, NG-PON2 și alte tehnologii;
Rețea optică CATV: realizează distribuția multicanal a semnalelor de difuzare în aval;
Fiber optic sensing system: support multi-point signal collection and distribution;
Data center/enterprise network: adapt to LAN and building optical cable wiring needs.
In addition, the company provides customized services, which can adjust the splitting ratio, packaging form or integrate other fiber optic components (such as quick connectors, jumpers) according to customer's special needs to help create private brand products.

Puncte cheie ale procesului de fabricație
Ningbo Goshining's PLC splitter production follows a strict quality control process:
Depunerea de plachete: creșterea unui strat de ghid de undă de silice de înaltă puritate pe un substrat de siliciu;
Fotolitografia și gravarea: formarea unui model de ghid de undă prestabilit prin expunere la UV și gravare cu ioni reactivi (RIE);
Tratament de recoacere: optimizarea proprietăților optice ale ghidului de undă și reducerea pierderilor de transmisie;
Slefuire și lustruire a feței de capăt: asigurarea planeității și verticalitatea feței de capăt a ghidului de undă și îmbunătățirea eficienței de cuplare;
Fiber array alignment coupling: using high-precision equipment to achieve precise alignment and permanent bonding of the optical fiber and waveguide end face;
Testarea performanței: testarea completă a parametrilor cheie, cum ar fi pierderea de inserție, uniformitatea și pierderea de retur;
Packaging protection: assembling the shell and filling it with protective glue, and passing environmental reliability tests such as temperature cycling and vibration.

Selection considerations
Raportul de ramuri: determinat în funcție de numărul de utilizatori de rețea sau de noduri de ramificație (cum ar fi 1x32, 2x64).
Lungime de undă de lucru: Potriviți lungimea de undă utilizată de sistem (fereastră simplă/duală/trilă).
Pierdere de inserție: trebuie inclusă în bugetul de putere a conexiunii și selectați produse care îndeplinesc cerințele marjei de sistem.
Packaging form: Select micro, plug-in, tray or stainless steel tube according to the installation environment (wiring box/rack/outdoor).
Temperatura de funcționare: Alegeți între intervalele de temperatură comerciale sau industriale, în funcție de mediul de implementare (interior/exterior).
Conformitatea standardelor Confirmați conformitatea cu standardele din industrie (de exemplu, IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
