Ce este un splitter PLC cu fibră optică?

A splitter PLC cu fibră optică este un dispozitiv optic pasiv bazat pe tehnologia de ghidare de undă optică plană, care este utilizată pentru a distribui uniform semnalele optice de intrare către mai multe porturi de ieșire sau pentru a îmbina mai multe semnale optice într-un singur port de ieșire. Este utilizat pe scară largă în sistemele de comunicații cu fibră optică, în special în sistemele de rețele optice pasive (PON), cum ar fi GPON, EPON și XGS-PON.

Principiul de funcționare al splitter-ului PLC cu fibră optică se bazează pe tehnologia fotolitografiei, care fabrică ghiduri de undă pe un substrat de sticlă de siliciu și realizează conversia semnalelor optice printr-un proces precis de cuplare optică. Componentele sale de bază includ o matrice de fibre de intrare, un cip cu undă luminoasă plană și o matrice de fibre de ieșire. Toate cele trei părți trebuie aliniate foarte precis pentru a asigura cele mai bune caracteristici de transmisie, inclusiv pierderi de inserție reduse, pierderi de reflexie reduse, consistență și uniformitate ridicată a parametrilor de transmisie.

Un splitter PLC cu fibră optică este un dispozitiv optic pasiv bazat pe tehnologia ghidului de undă optică plană (PLC), care este utilizat pe scară largă în sistemele de comunicații cu fibră optică. Caracteristicile sale tehnice se reflectă în principal în următoarele aspecte:

Gamă largă de lungimi de undă de operare: Gama de lungimi de undă de operare a splitterelor PLC cu fibră optică este de obicei cuprinsă între 1260 nm și 1650 nm, ceea ce acoperă nevoile majorității aplicațiilor de comunicații cu fibră optică, inclusiv FTTH (fibră până la domiciliu), PON (rețea optică pasivă) și alte sisteme. Această gamă largă de lungimi de undă permite splitterelor PLC să se adapteze la diferite tipuri de nevoi de transmisie prin fibră optică, îmbunătățind aplicabilitatea acestora într-o varietate de scenarii de aplicație.

Fiabilitate ridicată: Splitterele PLC sunt fabricate folosind procese semiconductoare și au stabilitate și fiabilitate ridicate. Aceasta înseamnă că pot menține o performanță stabilă pentru o perioadă lungă de timp și nu sunt ușor afectate de schimbările de mediu. De exemplu, intervalul lor de temperatură de funcționare este de obicei de la -40°C la 85°C, permițându-le să funcționeze normal în diferite condiții climatice. În plus, designul structural al splitterelor PLC le oferă, de asemenea, rezistență mecanică și durabilitate ridicate și poate rezista la anumite șocuri fizice și vibrații.

Design compact: The splitter PLC cu fibră optică este de dimensiuni mici și ușor de integrat în diferite dispozitive de rețea. Acest design compact nu numai că economisește spațiu, dar simplifică și procesul de instalare și întreținere. De exemplu, unele splittere PLC au dimensiuni de numai 40×4×4mm până la 60×12×4mm, ceea ce este foarte potrivit pentru utilizare în medii cu spațiu limitat. Această caracteristică de proiectare face splitterele PLC utilizate pe scară largă în sistemele FTTH, legăturile CATV și distribuția de semnal optic.

Pierdere redusă de inserție: Splitterele PLC mențin o pierdere constantă de inserție scăzută în toate canalele, ceea ce este esențial pentru a asigura eficiența transmisiei semnalului optic. Pierderea prin inserție se referă la gradul de pierdere a semnalelor optice la trecerea prin splitter. Pierderea redusă la inserție înseamnă că mai multe semnale optice pot fi distribuite eficient către fiecare port de ieșire. De exemplu, pierderea de inserție a unor splittere PLC poate fi de până la 7,0 dB (spliter 1N) sau 7,6 dB (spliter 2N), ceea ce le face să funcționeze bine în aplicații cu cerințe mari de lățime de bandă.

O bună uniformitate între canale: O caracteristică importantă a splitterelor PLC este uniformitatea lor bună între canale, adică distribuția de putere optică a fiecărui canal este foarte uniformă. Această uniformitate asigură că puterea semnalului optic a tuturor porturilor de ieșire este aproape aceeași, evitând astfel problema afectării performanței generale din cauza puterii excesive pe unele canale. De exemplu, uniformitatea maximă a canalului unor splittere PLC poate ajunge la 0,8 dB (spliter 1N) sau 1,0 dB (spliter 2N), ceea ce oferă flexibilitate și fiabilitate ridicate în aplicațiile practice.

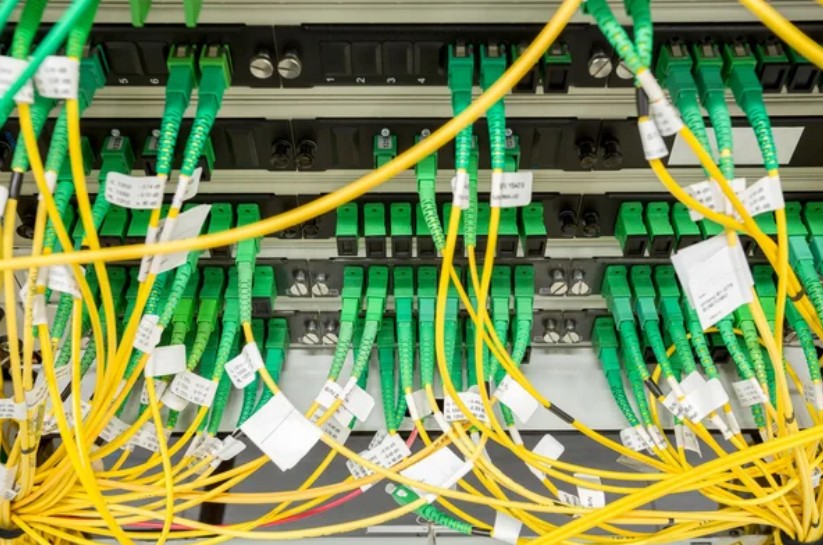

Ce domenii pot splitter PLC cu fibră opticăs a fi aplicat?
Splitterele PLC cu fibră optică sunt dispozitive optice pasive bazate pe tehnologia PLC (planar light waveguide). Sunt utilizate pe scară largă în sistemele moderne de comunicații. Funcția lor principală este de a distribui uniform semnalele optice de intrare către mai multe porturi de ieșire sau de a combina mai multe semnale de intrare într-un singur semnal de ieșire. Această tehnologie joacă un rol important în multe domenii cheie. Următoarele sunt aplicațiile sale specifice în diferite domenii:

1. FTTH (Fiber to the Home):
În rețelele FTTH, splitterele PLC sunt folosite pentru a conecta biroul central (OLT) și dispozitivele terminale (cum ar fi routerele de acasă, set-top box-uri etc.) pentru a realiza ramificarea și distribuția semnalelor optice. Distribuind semnalul unei fibre optice către mai multe capete de utilizator, splitterele PLC reduc semnificativ cantitatea de fibră optică utilizată, reduc costurile de implementare și îmbunătățesc flexibilitatea și scalabilitatea rețelei.

2. Rețea PON:
În sistemele de rețea optică pasivă (PON) precum GPON, EPON și XGS-PON, splitterul PLC este o componentă cheie care conectează terminalul de linie optică (OLT) și unitatea de rețea optică (ONU). Permite unei singure fibră optică să deservească mai mulți utilizatori fără a utiliza niciun echipament activ, reducând astfel complexitatea și costul de întreținere al sistemului. În plus, splitterul PLC acceptă, de asemenea, un raport de divizare ridicat (cum ar fi 1:64 sau 1:128) în rețeaua PON pentru a satisface nevoile de acces la scară largă a utilizatorilor.

3. Sistem TV prin cablu (CATV):
În sistemul de televiziune prin cablu, splitterul PLC este utilizat pentru a distribui uniform semnalul TV de intrare către mai mulți utilizatori casnici. Distribuind semnalul unei singure fibre optice către mai multe porturi de ieșire, splitterul PLC poate transmite eficient semnale video și audio de înaltă calitate către mai mulți utilizatori, asigurând stabilitatea și consistența semnalului.

4. Centru de date:
În centrul de date, splitterul PLC este utilizat pentru a împărți semnalul optic între diferite servere și echipamente de rețea pentru a asigura o transmisie eficientă a datelor. Prin combinarea mai multor semnale de intrare într-un singur semnal de ieșire sau invers, splitterele PLC pot optimiza distribuția semnalelor optice în centrele de date, pot îmbunătăți utilizarea lățimii de bandă și pot reduce nevoia de fibre optice separate.

5. Automatizare industrială:
În domeniul automatizării industriale, splitterele PLC sunt utilizate pentru transmisia de semnal pe distanțe lungi pentru a obține o funcționare eficientă și sincronă. Distribuind semnale optice către mai mulți senzori sau actuatoare, splitterele PLC pot asigura comunicarea și controlul în timp real între echipamentele industriale, îmbunătățind eficiența și siguranța producției.

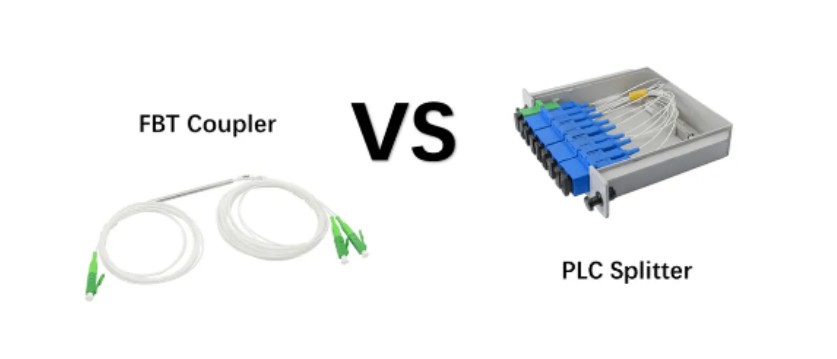

Care este diferența dintre splitterele PLC și FBT?

Splitterul PLC (ghid de undă optică plană) și splitterul FBT (fuzionat conic) sunt două splitter-uri obișnuite de fibră optică, care au diferențe semnificative în principiile tehnice, performanță, scenarii de aplicare etc. Mai jos este o comparație detaliată a acestora:

1. Principiul tehnic
Splitter PLC: Bazat pe tehnologia ghidurilor de undă optice plane, ghidurile de undă sunt create folosind metode de fotolitografie pe un substrat de cuarț pentru a obține o distribuție uniformă a semnalelor optice. Structura sa include un substrat, un ghid de undă și o placă de acoperire, iar ghidul de undă joacă un rol cheie în procesul de scindare a fasciculului.

Splitter FBT: Folosind tehnologia tradițională, mai multe fibre optice sunt topite prin încălzire și apoi întinse cu o mașină conică pentru a alinia fibrele optice. Fibrele optice topite sunt protejate de rășini epoxidice și tuburi de sticlă de siliciu, apoi etanșate cu tuburi din oțel inoxidabil și silicon.

2. Gama de lungimi de undă de lucru
Splitter PLC: Acceptă o gamă largă de lungimi de undă de la 1260nm la 1650nm, potrivită pentru o varietate de medii de aplicare.

Splitter FBT: Limitat la trei lungimi de undă specifice de 850 nm, 1310 nm și 1550 nm, flexibilitate limitată.

3. Raport de ramificare și uniformitate
Splitter PLC: Oferă rapoarte de ramificare standard fixe, cum ar fi 1:2, 1:4, 1:8, 1:16, 1:32 și 1:64, iar toate ramurile au același raport de ramificare, iar distribuția semnalului este uniformă.

Splitter FBT: Oferă rapoarte de ramificare variabile și personalizate, dar nu poate garanta un raport de diviziune exact egal, iar distribuția semnalului este neuniformă.

4. Dimensiunea și ambalajul
Splitter PLC: structură compactă, dimensiuni mici, potrivită pentru aplicații cu spațiu limitat, cum ar fi în interiorul terminalelor de rețea optică.

Splitter FBT: dimensiune mai mare, mai ales la rapoarte mari de împărțire, modulul pachetului este mai mare.

5. Rata de eșec și fiabilitate
Splitter PLC: Rată scăzută de eșec, în special performanță mai bună la rapoarte mari de împărțire, interval mai larg de temperatură de funcționare (-40°C până la 85°C).

Splitter FBT: Rată ridicată de defecțiuni, în special la rapoarte de împărțire care depășesc 1:8, predispuse la defecțiuni din cauza temperaturilor extreme sau a funcționării necorespunzătoare.

6. Cost
Splitter PLC: proces de producție complex, cost ridicat, dar poate fi mai scump decât splitterul FBT la rapoarte de împărțire mai mici.

Splitter FBT: materiale usor de obtinut si ieftine, cost de productie redus.

7. Scenarii de aplicare
Splitter PLC: potrivit pentru scenarii de aplicații care necesită configurații mai mari, cum ar fi rețele FTTx, sisteme PON etc.

Splitter FBT: potrivit pentru configurații de rețea care necesită mai puțin de 4 splittere, în special tipurile 1x2 și 1x4 au o rentabilitate bună.

Splitterele PLC sunt superioare splitterelor FBT în ceea ce privește intervalul de lungimi de undă de operare, uniformitatea raportului de împărțire, rata de eșec și fiabilitatea, dar costul este mai mare. Splitterele FBT au mai multe avantaje în ceea ce privește costul și aplicațiile specifice lungimii de undă, dar sunt limitate de raportul de împărțire și uniformitatea semnalului. Alegerea splitterului depinde de cerințele specifice aplicației și de compromisul dintre cost, performanță și fiabilitate.

Cum funcționează splitter-ul PLC în rețeaua FTTH? Cum se folosește Splitter PLC în rețeaua FTTH?

1. Principiul de funcționare al splitterului PLC
Splitterul PLC este un dispozitiv optic pasiv bazat pe tehnologia ghidurilor de undă optice planare, care este utilizat pe scară largă în sistemele moderne de comunicații cu fibră optică. Principiul său de bază este utilizarea tehnologiei fotolitografice pentru a crea mai multe structuri paralele de ghidare de undă pe un substrat de sticlă de cuarț de înaltă puritate. Aceste ghiduri de undă realizează o distribuție uniformă a semnalelor optice în timpul propagării fasciculului.

1.1 Compoziția structurală
Matrice de fibre de intrare: introduce semnalul optic de la OLT (terminal de linie optică) în cipul PLC.

Cip PLC: constă din mai multe straturi de sticlă de silice și formează o cale precisă a ghidului de undă prin fotolitografie pentru a realiza divizarea semnalelor optice.

Matrice de fibre de ieșire: distribuie semnalul optic divizat către mai multe ONT-uri (terminale optice de rețea) sau dispozitive utilizator.

1.2 Procesul de lucru
Semnalul optic intră în cipul PLC de la portul de intrare;

În interiorul cipului, semnalul optic este distribuit uniform către mai multe porturi de ieșire prin structura ghidului de undă;

Portul de ieșire transmite semnalul optic către fiecare terminal de utilizator (cum ar fi routerul de acasă, decodificatorul etc.) prin matricea de fibre.

1.3 Indicatori cheie de performanță
Pierdere de inserție: Pierderea semnalului optic la trecerea prin splitter este de obicei între 7dB și 12dB, în funcție de raportul de divizare și de numărul de canale.

Uniformitatea canalului: Diferența de putere optică dintre fiecare canal de ieșire este de obicei necesară să fie mai mică de 1 dB.

Gama de lungimi de undă de lucru: de obicei 1260nm ~ 1650nm, potrivit pentru o varietate de nevoi de transmisie.

Izolare: Gradul de izolare între diferite canale este de obicei necesar să fie mai mare de 40 dB pentru a preveni diafonia semnalului.

2. Cum sunt folosite splitterele PLC în rețelele FTTH

2.1 Prezentare generală a arhitecturii rețelei FTTH

FTTH (Fiber to the Home) este o metodă de acces care implementează direct fibra optică în casele sau clădirile utilizatorilor. Este una dintre cele mai populare tehnologii de acces în bandă largă. Arhitectura sa tipică include:

OLT (Optical Line Terminal): Situat în biroul central, responsabil pentru comunicarea cu mai mulți utilizatori.

ONU (Unitate de rețea optică): Situată la capătul utilizatorului, responsabilă pentru conversia semnalelor optice în semnale electrice.

Splitter: Situat între OLT și ONU, folosit pentru a distribui semnalul unei fibre optice către mai mulți utilizatori.

2.2 Rolul splitterului PLC în FTTH

În rețeaua FTTH, funcția principală a splitter-ului PLC este de a distribui uniform semnalul optic de la OLT către mai mulți utilizatori, realizând astfel modul de transmisie eficient al „o sursă pentru mai multe utilizări”. Această tehnologie se numește rețea optică pasivă (PON), iar avantajele sale principale sunt:

Economisiți resursele de fibre: o fibră poate servi mai mulți utilizatori, reducând costurile de instalare a fibrelor.

Simplificați structura rețelei: nu este necesar niciun echipament activ, reducând complexitatea întreținerii.

Suportă lățime de bandă mare: potrivit pentru sisteme PON cu lățime de bandă mare, cum ar fi GPON, EPON și XGS-PON.

2.3 Scenarii de aplicare tipice ale splitterelor PLC
La primul nivel de divizare, splitter-ul PLC este de obicei instalat în cutia de separare a cablului optic, conectând direct OLT și terminalele multiple de utilizator. Această configurație este potrivită pentru zone cu densitate mare de utilizatori și distanță apropiată.

Configurație tipică: Splitter 1×N (N=4~64), adică o fibră de intrare este conectată la N fibre de ieșire.

Avantaje: Economisiți resurse de fibră și implementare flexibilă.

Dezavantaje: Cerințe de înaltă performanță pentru splitter, mai ales atunci când raportul de împărțire este mare (cum ar fi 1×64).

În divizarea de al doilea nivel, divizorul PLC este în cascadă pentru a forma o structură de divizare pe două niveluri. Această configurație este potrivită pentru scenariile în care utilizatorii sunt distribuiți pe scară largă și la distanță.

Configurație tipică: splitter primar (1×4) splitter secundar (1×8), care acceptă un total de 32 de utilizatori.

Avantaje: acoperire mai largă, potrivită pentru zonele rurale sau îndepărtate.

Dezavantaje: complexitate crescută a implementării și costuri ușor mai mari.

În funcție de nevoile reale de implementare, splitterele PLC au o varietate de forme de ambalare, potrivite pentru diferite scenarii:

3. Avantajele splitterelor PLC în FTTH

3.1 Fiabilitate și stabilitate ridicate

Splitterele PLC sunt fabricate folosind procese semiconductoare, cu consistenta si stabilitate ridicata, potrivite pentru diverse conditii de mediu.

Intervalul de temperatură de funcționare este de obicei de la -40°C la 85°C, cu o adaptabilitate puternică.

3.2 Pierdere redusă la inserție și uniformitate ridicată
Pierderea redusă la inserție asigură o eficiență ridicată a transmisiei semnalului optic.

Distribuție uniformă a puterii între canale pentru a evita degradarea performanței cauzată de dezechilibrul semnalului.

3.3 Gamă largă de lungimi de undă de operare
Acceptă o gamă largă de lungimi de undă de 1260nm ~ 1650nm, potrivită pentru o varietate de nevoi de transmisie, cum ar fi CATV, transmisie de date etc.

3.4 Eficiență ridicată a costurilor
În comparație cu splitterele FBT (conice fuzionate), splitterele PLC au mai multe avantaje de cost la rapoarte mari de împărțire.

Potrivit pentru implementare pe scară largă, reducând costul total de construcție a rețelei.

3.5 Ușor de instalat și întreținut
Dispozitive pasive, nu necesită alimentare externă, simplificând procesul de instalare și întreținere.

Diverse forme de ambalare, ușor de integrat în diferite dispozitive.

4. Comparație între splittere PLC și splittere FBT

Odată cu extinderea continuă a implementării FTTH, aplicarea Splittere PLC va deveni mai extins, mai ales în scenariile care acceptă cerințe mari de lățime de bandă, cum ar fi 10G/25G PON, avantajele sale vor fi mai evidente. În viitor, odată cu optimizarea în continuare a proceselor de producție și reducerea costurilor, splitterele PLC sunt de așteptat să joace un rol important în mai multe domenii și să promoveze dezvoltarea continuă a tehnologiei de comunicații optice.

Care sunt formele comune de ambalare splitter PLC cu fibră opticăs ?
Formele comune de ambalare ale splitterelor PLC cu fibră optică includ fibră goală (mini modul), cutia ABS, cutia LGX și rack, iar fiecare formă de ambalare are scenariile și avantajele sale specifice de aplicare.

Fibră goală (mini modul): Această formă de ambalare nu are conector, iar intrarea și ieșirea sunt proiectate ca fibră goală, utilizând de obicei ieșirea din fibră panglică. Splitterele de fibră goală sunt potrivite pentru ocazii care nu sunt adesea dezasamblate, cum ar fi cutii de conectori pentru cabluri, plăci de distribuție cu fibră optică etc.

cutie ABS: Splitterele PLC cu cutie ABS folosesc carcase din plastic ABS pentru a oferi componente optice bune și protecție a cablurilor. Această formă de ambalare este compactă și flexibilă de instalat, potrivită pentru instalare în diferite dulapuri de cablare sau șasiu. Fibra de la capătul de intrare și fibra de la capătul de ieșire sunt pe un strat de ghid de undă divizor realizat din substrat de cuarț. Structura este compactă și mică, ceea ce poate oferi cablare mai ușoară și mai flexibilă. Poate fi instalat direct în diverse cutii de joncțiune existente fără a lăsa un spațiu mare de instalare.

Caseta LGX: Splitter-ul LGX Casete PLC are o cutie metalică robustă și poate fi utilizat independent sau instalat într-un cadru standard de distribuție de fibre sau un șasiu de fibră. Acest splitter ambalat este pre-terminat cu un adaptor de fibră, care poate realiza rapid o conexiune fiabilă de fibră și este potrivit pentru integrarea în rețea plug-and-play. Nu necesită fuziunea fișierelor sau intervenția tehnicianului, reducând riscul în timpul instalării.

Montat pe rack: Splitter-ul PLC montat pe rack este proiectat pentru instalarea standard în dulap de 19 inchi și poate îndeplini cerințele de densitate mare a cablajului în centrele de date sau în camerele serverelor.

Acest splitter ambalat este, în general, ambalat într-o cutie metalică, care este ușor de instalat în proiecte de fibră optică și oferă o bună protecție pentru dispozitivele splitter PLC. Există diverse interfețe de instalare a adaptorului, cum ar fi conectorii SC, LC, FC sau ST, care sunt utilizate pe scară largă în proiecte FTTX, sisteme de televiziune prin cablu și centre de comunicații de date.

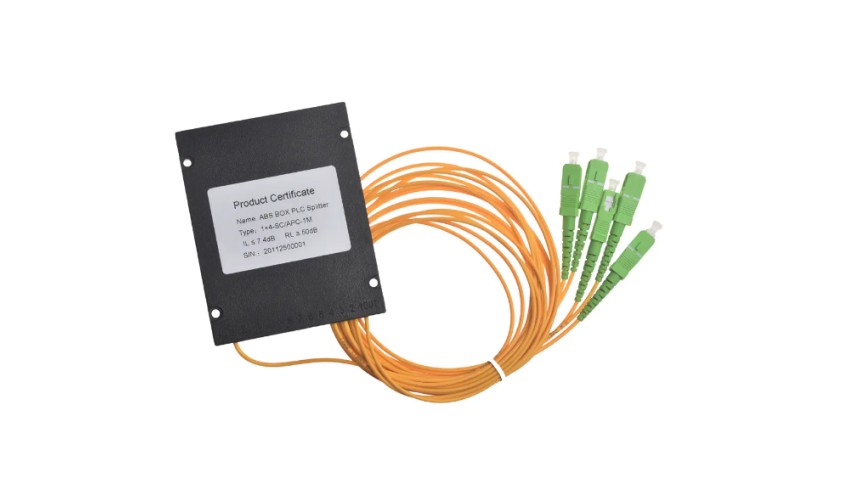

Care sunt caracteristicile casetei ABS Splittere optice PLC ?
Splitter-ul optic PLC tip cutie ABS este un dispozitiv integrat de distribuție a puterii optice cu ghid de undă, bazat pe substrat de cuarț. Este utilizat pe scară largă în sistemele de rețele optice pasive (PON) pentru a distribui uniform semnalele optice de la biroul central (OLT) către mai mulți utilizatori finali (ONT). Caracteristicile sale sunt următoarele:

Structura compacta: Splitter-ul optic PLC tip cutie ABS este încapsulat într-o carcasă din plastic ABS, care are dimensiuni mici și structură compactă, ușor de instalat și întreținut. Acest design îi permite să fie instalat cu ușurință în diferite dulapuri de cablare sau șasiu fără a ocupa mult spațiu.

O bună uniformitate de împărțire: Datorită utilizării tehnologiei de ghidare de undă optică plană, splitter-ul optic PLC tip cutie ABS poate obține o distribuție uniformă a semnalelor optice, iar diferența de putere dintre fiecare canal este extrem de mică, de obicei mai mică de 1 dB, asigurând stabilitatea și consistența transmisiei semnalului.

Pierdere de inserție redusă și pierdere dependentă de polarizare (PDL): Splitter-ul optic PLC tip cutie ABS are caracteristicile pierderii de inserție scăzute și PDL scăzut, ceea ce face ca semnalul optic să fie mai puțin pierdut în timpul transmisiei și îmbunătățește performanța generală a sistemului.

Gamă largă de lungimi de undă de operare: Gama de lungimi de undă de funcționare a splitter-ului optic PLC tip cutie ABS este de obicei de la 1260 nm la 1650 nm, ceea ce este potrivit pentru o varietate de nevoi de transmisie, inclusiv FTTH, PON, CATV și alte sisteme.

Fiabilitate și stabilitate ridicate: Splitterul optic PLC tip cutie ABS adoptă materiale de înaltă calitate și tehnologie avansată de fabricație, are o bună adaptabilitate și stabilitate la mediu și poate funcționa normal în intervalul de temperatură de funcționare de la -40°C la 85°C.

Ușor de instalat și întreținut: Designul structural al splitter-ului optic PLC de tip cutie ABS îl face ușor de instalat fără un proces complicat de depanare. În plus, designul său modular este, de asemenea, ușor de întreținut și înlocuit.

Respectarea standardelor internaționale: Splitter-ul optic PLC tip cutie ABS respectă standardele internaționale precum Telcordia GR-1209-CORE și GR-1221-CORE, asigurând compatibilitatea și fiabilitatea acestuia în aplicațiile practice.

Diverse moduri de împărțire: Splitter-ul optic PLC tip cutie ABS oferă mai multe moduri de divizare, cum ar fi 1×N și 2×N, pentru a satisface nevoile diferitelor scenarii de aplicare, cum ar fi 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 etc.

Protectia mediului si siguranta: Splitter-ul optic PLC tip cutie ABS este fabricat din material ABS de înaltă calitate, care respectă standardul european de protecție a mediului ROHS, asigurând protecția mediului și siguranța produsului.
