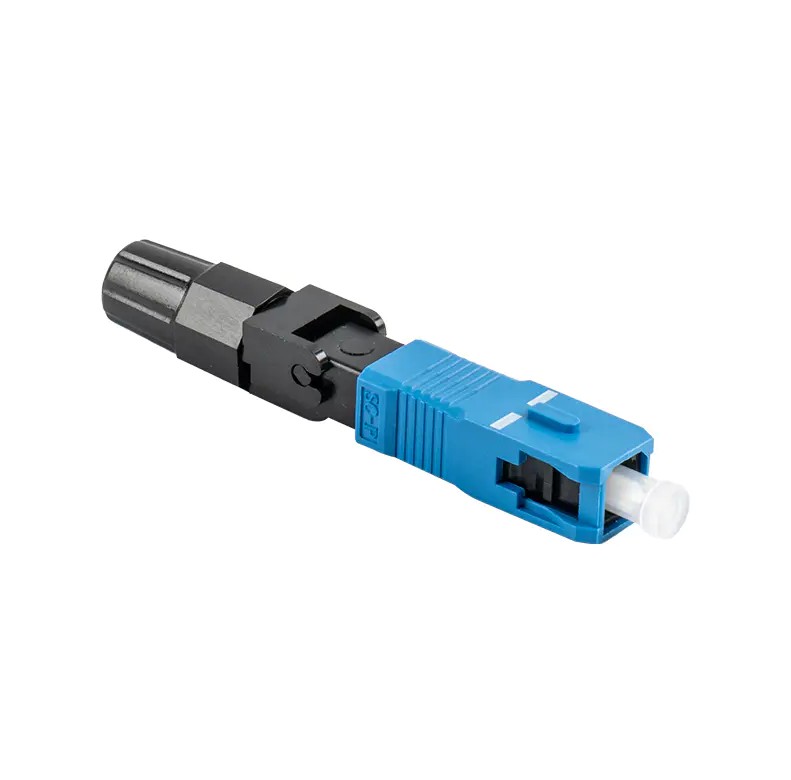

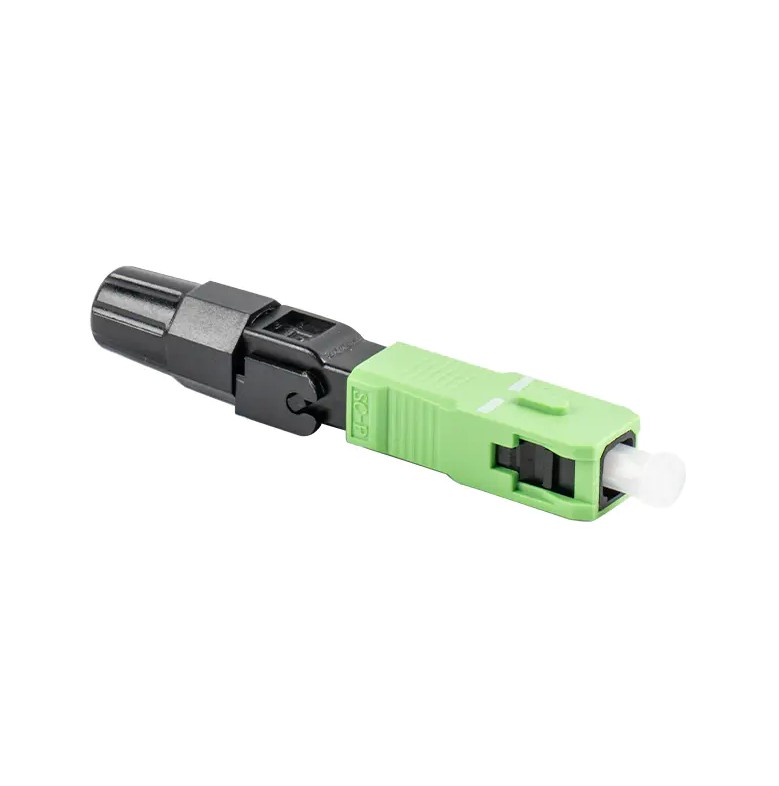

The Conector rapid pentru fibră optică din seria SC este un conector de fibră optică care realizează mecanic conexiuni rapide de fibră și este proiectat pentru îmbinarea în câmp a cablurilor de fibră optică. În mod obișnuit, are un colț pre-lustruit și un mecanism mecanic de îmbinare, permițând îmbinarea rapidă și fiabilă a fibrelor.
Dezvoltat de NTT Corporation of Japan, conectorul SC este un conector de fibră optică cu carcasă dreptunghiulară utilizat pentru conexiunile detașabile între fibre. Structura sa de bază constă dintr-o virolă și un manșon de cuplare, ale căror dimensiuni sunt aceleași cu cele ale conectorului FC, dar mecanismul de fixare utilizează un mecanism de tip plug-and-latch, eliminând nevoia de rotație.
Carcasa conectorului SC este de obicei realizată din plastic de inginerie, cu o virolă ceramică din oxid de zirconiu în interior pentru a asigura stabilitate pe termen lung. Designul acestui conector permite operarea ușoară și compatibilitatea cu o varietate de tipuri de fibre, inclusiv monomod și multimod.
Importanța conectorilor de fibră optică în rețelele de comunicații moderne
Conectorii de fibră optică sunt o componentă esențială a rețelelor de comunicații moderne. Acestea conectează, securizează și protejează fibrele optice în sistemele de comunicații cu fibră optică, punând bazele transmisiei de date de mare viteză, capacitate mare și pe distanțe lungi. Odată cu dezvoltarea rapidă a tehnologiei informației, gama de aplicații a conectorilor de fibră optică continuă să se extindă, iar importanța acestora crește.
1. Rolul de bază al conectării și securizării fibrei optice
Funcția principală a conectorilor de fibră optică este de a conecta în mod fiabil două sau mai multe fibre optice, permițând transmiterea semnalelor optice între diferite dispozitive sau segmente de linie. În sistemele de comunicații cu fibră optică, conectorii de fibră optică nu numai că conectează, ci și asigură fibrele, prevenind ruperea sau alinierea greșită. Prin structuri mecanice sofisticate și mecanisme de aliniere optică, conectorii de fibră optică asigură pierderi reduse și stabilitate ridicată a semnalelor optice în timpul transmisiei, garantând astfel calitatea comunicației.
2. Sprijinirea cererii de transmisie de date de mare viteză
Odată cu dezvoltarea tehnologiilor emergente, cum ar fi 5G, Internetul lucrurilor (IoT), cloud computing și inteligența artificială, cererea pentru rate de transmisie a datelor și lățime de bandă este în creștere. Fiind o componentă de bază a sistemelor de comunicații cu fibră optică, conectorii de fibră optică trebuie să aibă lățime de bandă mare, latență scăzută și fiabilitate ridicată. De exemplu, conectorul rapid cu fibră optică din seria SC utilizează îmbinarea prin fuziune mecanică, eliminând nevoia de căldură sau adezivi pentru a realiza conexiuni de fibră rapide și fiabile. Sunt potrivite ideal pentru scenarii de acces de mare viteză, cum ar fi FTTH (fibră până la casă).
3. Adaptabil la diverse scenarii de aplicare
Conectorii de fibră optică sunt utilizați pe scară largă în diverse medii de rețele de comunicații, inclusiv, dar fără a se limita la:
Centre de date și rețele de întreprindere: în centrele de date, conectorii de fibră optică sunt utilizați pentru transmisia de date de mare viteză între servere, comutatoare, routere și alte dispozitive și sunt cheie pentru construirea de arhitecturi de rețea de înaltă performanță.
Rețele de telecomunicații: În rețelele de transport și în rețelele din zona metropolitană, conectorii de fibră optică conectează cabluri optice, echipamente terminale optice și echipamente de transmisie optică, oferind baza pentru comunicații de mare capacitate, la distanță lungă.
Fibre-to-the-Home (FTTH): În accesul în bandă largă la domiciliu, conectorii de fibră optică conectează cablurile optice la echipamentele terminale ale utilizatorului, jucând un rol crucial în obținerea accesului gigabit și chiar 10G.
Sisteme de supraveghere și securitate: în supravegherea video, managementul traficului, monitorizarea puterii și alte domenii, conectorii de fibră optică sunt utilizați pentru a construi rețele de transmisie video de înaltă definiție, în timp real.
Automatizare industrială și producție inteligentă: în controlul industrial, robotică, fabrici inteligente și alte domenii, conectorii de fibră optică sunt utilizați pentru a construi rețele Ethernet industriale de mare încredere și sisteme de control în timp real.
4. Îmbunătățirea fiabilității și menținabilității sistemelor de comunicații
Procesul de proiectare și fabricație a conectorilor de fibră optică are un impact direct asupra stabilității și mentenanței sistemelor de comunicații. Conectorii de fibră optică de înaltă calitate oferă pierderi reduse de inserție, pierderi mari de întoarcere și durabilitate mecanică excelentă, reducând astfel atenuarea semnalului și interferența de reflexie, îmbunătățind calitatea comunicației. În plus, designul standardizat și structura modulară a conectorilor de fibră optică facilitează instalarea, întreținerea și înlocuirea, reducând complexitatea și costul operațiunilor de rețea.
5. Promovarea dezvoltării continue a tehnologiei comunicațiilor
Îmbunătățirea continuă a performanței conectorului de fibră optică, cum ar fi pierderea de inserție mai mică, pierderea de retur mai mare, dimensiunea mai mică și metodele de instalare mai flexibile, a condus la progresul tehnologiei de comunicație prin fibră optică. De exemplu, introducerea conectorului rapid de fibră optică din seria SC nu numai că simplifică procesul de îmbinare a fibrei optice, dar îmbunătățește și eficiența instalării și reduce costurile de implementare, oferind un sprijin puternic pentru popularizarea și aplicarea tehnologiei de comunicație cu fibră optică.
6. Conformitatea cu standardele internaționale și specificațiile industriale
Pentru a asigura compatibilitatea și interoperabilitatea conectorilor de fibră optică, au fost stabilite o serie de standarde internaționale relevante, cum ar fi TIA/EIA-604-3, IEC 61754 și GB/T 17650. Aceste standarde definesc în mod clar dimensiunile, performanța și metodele de testare ale conectorilor de fibră optică, asigurând compatibilitatea între produsele de la diferiți producători de fibră optică și promovând dezvoltarea industriei de fibră optică.
Comparația conectorilor SC cu alte tipuri de conectori (cum ar fi LC, FC și ST)
Conectorii SC diferă semnificativ de alte tipuri de conectori (cum ar fi LC, FC și ST) în ceea ce privește structura, performanța și scenariile de aplicare. Mai jos este o comparație detaliată:
1. Structura și aspectul
Conectori SC: carcasa este dreptunghiulară, conectabilă și are un design prin închidere. Ele sunt relativ mari, aproximativ 28 mm lungime și 15 mm lățime și sunt de obicei albastre sau gri.
Conectori LC: Mai mici decât conectorii SC, conectorul LC este un dreptunghi compact, de aproximativ 15 mm lungime și 8 mm lățime și este de obicei galben. Folosind un mecanism de blocare jack modular (RJ), conectorul LC se conectează în mod similar cu conectorul SC, dar este mai compact.
Conectori FC: Aspect rotund, cu o conexiune filetată, aproximativ 12 mm în diametru și 30 mm în lungime și sunt de obicei verzi.
Conectori ST: Aspect rotund, cu mecanism de prindere cu șuruburi și mecanism de blocare cu jumătate de tură, sunt potriviti pentru sistemele cu fibre multimodale.
2. Caracteristici de performanță
Conector SC: Oferă interschimbabilitate și repetabilitate excelente, cu pierderi de inserție de 0,3 dB și pierderi de retur care depășesc 40 dB, făcându-l potrivit pentru conectarea și deconectarea frecventă.
Conector LC: Compact, cu pierderi de inserție de 0,25 dB și pierderi de retur care depășesc 55 dB. Funcționarea sa cu plug-in push-pull economisește spațiu și este potrivită pentru medii de cablare de înaltă densitate.
Conector FC: Oferă o conexiune sigură, filetată, cu pierderi de inserție de aproximativ 0,2 dB și pierderi de retur care depășesc 50 dB, făcându-l potrivit pentru medii care necesită stabilitate ridicată.
Conector ST: Ușor de instalat, dar predispus la îndepărtare, potrivit pentru medii de transmisie cu viteză redusă, cum ar fi rețelele de campus și rețelele de zonă ale clădirilor.
3. Scenarii de aplicare
Conector SC: Utilizat pe scară largă în construcția de rețele de operatori de telecomunicații, rețelele de televiziune prin cablu și rețelele de campusuri ale întreprinderilor, cum ar fi rețelele de acces FTTB și FTTH, conectarea modemurilor optice, splitter-urilor și alte echipamente.
Conector LC: Potrivit pentru conectarea serverelor și comutatoarelor din centrele de date și a porturilor de conectare pe cadre de distribuție cu fibră optică. Este potrivit pentru scenarii de cablare de mare densitate, cum ar fi nevoile de cablare cu fibră ale centrelor de date în expansiune.
Conectori FC: Utilizați pentru conectarea liniilor trunchiale de comunicații la distanță lungă și a echipamentelor de bază din sălile de calculatoare, asigurând o transmisie stabilă a semnalului optic, cum ar fi în rețelele de transmisie interurbană pe distanțe lungi cu fibră optică și echipamentele de comutare de bază în centrele de date mari.
Conectori ST: Utilizați în mod obișnuit în panourile de patch-uri cu fibră optică, dezavantajul lor este că sunt predispuși la rupere, deteriorând punctele de conectare și afectând calitatea comunicațiilor prin fibră optică.
4. Avantaje și dezavantaje
Conectori SC: Avantajele includ ușurință în operare, preț scăzut, conectare și deconectare ușoară, fluctuație minimă a pierderilor de inserție, rezistență ridicată la compresiune și densitate mare de instalare; dezavantajele includ ușurința de detașare.
Conectori LC: Avantajele includ dimensiuni mici, potrivite pentru cablare de înaltă densitate și conectarea și deconectarea simplă prin push-pull; dezavantajele includ un proces de fabricație complex și costuri potențial mai mari.
Conectori FC: Avantajele includ o conexiune sigură și o bună izolare la praf, potrivite pentru aplicații care necesită conexiuni mai strânse; dezavantajele includ un proces de instalare relativ complex.
Conectori ST: Avantajele includ ușurința de instalare și adecvarea pentru medii de transmisie cu viteză redusă; dezavantajele includ ușurința de detașare și nepotrivirea pentru cablarea de înaltă densitate.
