Cum se instalează un conector rapid de fibră optică?

2026-01-23

Instalarea unui conector rapid de fibră optică este o abilitate cheie pentru Fibre până la domiciliu (FTTH) și întreținerea la fața locului. Mai simplu spus, procesul de instalare implică patru pași de bază: decuparea și curățarea fibrei, despicarea fibrei, introducerea și asigurarea acesteia și, în final, blocarea carcasei. Această tehnologie de îmbinare la rece elimină necesitatea unor dispozitive de îmbinare prin fuziune costisitoare, permițând conexiuni de înaltă calitate în câteva minute folosind doar dispozitive de dezimbrare și saiare simple.

Ce este un conector rapid de fibră optică?

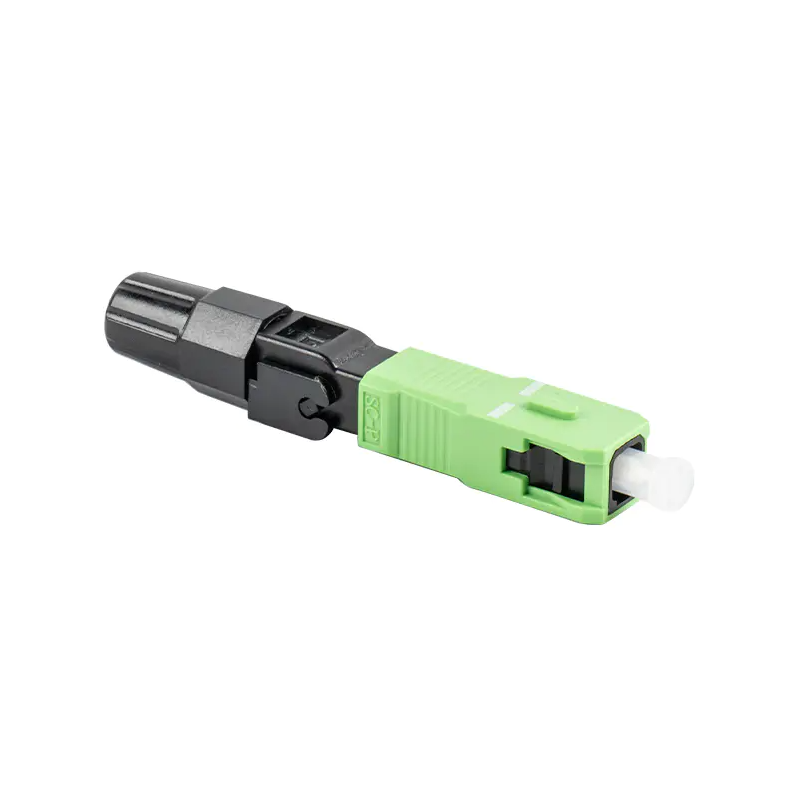

A Conector rapid pentru fibră optică , denumit în mod obișnuit „conector de îmbinare la rece” în industrie, este un conector pre-lustruit, de calitate din fabrică. Conține o fibră preinstalată și un gel de potrivire a indicelui de refracție. În timpul instalării, fibra pregătită este pur și simplu introdusă în canelura sa în V pentru conectarea mecanică. Este utilizat pe scară largă în splittere optice, cadre de distribuție și terminale ONU.

Instrumente necesare înainte de instalare

Înainte de a începe, asigurați-vă că aveți următoarele instrumente profesionale pentru a garanta calitatea conexiunii:

Clești de frezat/dispozitive de îndepărtare a sârmei: Folosit pentru a îndepărta stratul de fibre.
Dispozitiv de îndepărtare a fibrelor cu lungime fixă: Asigură o lungime precisă de îndepărtare a fibrelor.
Cleaver pentru fibre: un instrument critic care determină planeitatea feței de capăt a fibrei.
Șervețele fără scame și alcool (puritate 99% sau mai mare): Folosit pentru a curăța temeinic miezul fibrei.
Stilo cu lumină roșie (opțional): utilizat pentru a testa continuitatea conexiunii.

Pași detaliați de instalare

1. Introducerea capacului de coadă și îndepărtarea fibrei

Mai întâi, preintroduceți conector rapid de fibră optică capacul cozii lui pe fibră. Apoi, utilizați un dispozitiv de îndepărtare a fibrelor cu lungime fixă pentru a îndepărta mantaua exterioară și acoperirea fibrei. Standardul este de a îndepărta aproximativ 50 mm din mantaua de protecție exterioară, expunând aproximativ 20 mm de fibră goală (lungimea specifică depinde de instrucțiunile mărcii conectorului).

2. Curățarea fibrei

Acesta este pasul cel mai ușor de trecut cu vederea, dar cel mai important. Utilizați un șervețel fără scame înmuiat în alcool pentru a șterge energic fibra goală. Un sunet de „scârțâit” indică faptul că este curat. Nu atingeți din nou fibra curățată cu mâinile.

3. Despicare precisă

Așezați fibra în canelura de ghidare a saiarului. Conector rapid pentru fibră opticăs au cerințe stricte pentru lungimea de scindare (de obicei lungimea fibrei goale este de 10-12 mm). Asigurați-vă că partea de capăt este plată și fără bavuri.

4. Introducere și blocare mecanică

Introduceți încet fibra optică în corpul conectorului până când fibra prezintă un arc ușor. Aceasta indică faptul că miezul fibrei este în contact strâns cu fibra preinstalată. În acest moment, apăsați în jos capacul superior de blocare (partea de sertizare) pentru a fixa fibra.

5. Ansamblu de locuințe

Împingeți capacul din spate și strângeți-l, apoi atașați carcasa conectorului. În acest moment, un stilou cu lumină roșie poate fi folosit pentru a străluci lumina de la celălalt capăt pentru a verifica dacă există scurgeri de lumină la punctul de conectare. Nicio scurgere de lumină indică o conexiune reușită.

Sfaturi pentru îmbunătățirea ratei de succes a conexiunii

Menține un mediu curat: Praful este cel mai mare inamic al conectorilor rapidi de fibră optică și va duce direct la pierderi excesive de inserție.
Precizie de tăiere: Dacă testarea dezvăluie o atenuare ridicată, aceasta este de obicei cauzată de o suprafață de tăiere neuniformă. Se recomandă tăierea.
Nu folosiți forță excesivă: Când introduceți fibra optică, folosiți o forță ușoară pentru a evita ruperea miezului fibrei sau deteriorarea canelurii interne în V.

Stăpânirea tehnicilor de instalare a conectorilor rapidi de fibră optică poate nu numai să îmbunătățească eficiența construcției, ci și să reducă semnificativ costurile de întreținere ale rețelelor de fibră optică.
