Tot ce trebuie să știți despre cablurile cu fibră optică

În lumea extrem de conectată de astăzi, conexiunile rapide și stabile la internet au devenit o parte esențială a muncii și a vieții. Ca nucleu al rețelelor moderne de comunicații, cabluri de fibră optică au revoluționat transmisia de date cu performanțele lor excepționale. Cu toate acestea, pentru mulți, acestea rămân un domeniu în mare parte necunoscut, plin de jargon tehnic.

Ce este cablul de fibră optică?

Cablul de fibră optică este un mediu de rețea care utilizează semnale luminoase pentru a transmite date. Spre deosebire de cablurile tradiționale de cupru, care folosesc semnale electrice pentru a transmite informații, miezul unei fibre optice este compus din filamente de sticlă sau plastic de înaltă puritate. Aceste fibre transportă date sub formă de impulsuri de lumină. Bazându-se pe principiul fizic al reflexie internă totală , semnalele optice se propagă la viteze mari în interiorul miezului fibrei, împiedicându-le să se scurgă cu ușurință chiar și atunci când sunt îndoite.

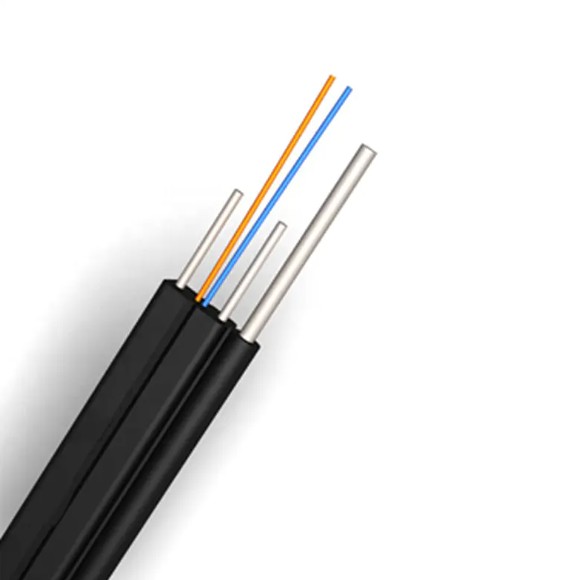

Structura tipică

Un cablu tipic de fibră optică constă de obicei din următoarele:

Această structură cu mai multe straturi oferă cablurilor de fibră optică avantaje, cum ar fi viteză mare, lățime de bandă largă, atenuare scăzută, imunitate la interferențe electromagnetice și transmisie pe distanțe lungi.

Tipuri de cabluri de fibră optică

Pe baza modului în care lumina se propagă prin fibră, cablurile de fibră optică pot fi împărțite în două categorii majore:

Cablu de fibră monomod (SMF)

Diametrul miezului fibrei este extrem de mic (aproximativ 9 microni), iar lumina se propagă într-un singur mod drept, rezultând dispersie și distorsiune minimă. Acest lucru îl face potrivit pentru transmisia pe distanțe lungi de zeci sau chiar sute de kilometri. Este utilizat în mod obișnuit în rețelele principale de telecomunicații, rețelele din zona metropolitană și sistemele de comunicații submarine.

Cablu fibră optică multimod (MMF)

Miezul fibrei este mai gros (50 sau 62,5 microni), permițând luminii să se propage pe mai multe căi. Acest lucru îl face relativ ieftin și potrivit pentru transmisii pe distanțe scurte, cu lățime de bandă mare, cum ar fi în centrele de date, rețelele locale și cablarea în clădire. Cu toate acestea, datorită dispersiei modale, distanța de transmisie și lățimea de bandă sunt limitate în comparație cu fibra monomod.

Conectori cablu fibră optică

Pentru a conecta cablurile de fibră optică la comutatoare, routere sau alte dispozitive, sunt necesari conectori și adaptoare de fibră optică specializate. Acești conectori aliniază cu precizie capetele fibrelor pentru a asigura o transmisie lină a semnalului optic.

Conectori SC

Conectorul SC (Subscriber Connector) este unul dintre cei mai folosiți conectori de fibră optică. Dispune de o carcasă pătrată din plastic cu un design push-pull snap-fit, facilitând instalarea și îndepărtarea. Avantajele sale includ pierderea redusă de inserție, pierderea mare de retur și performanța stabilă și fiabilă.

Adaptoare pentru fibră optică SC

Adaptorul pentru fibră optică SC este o componentă cheie pentru conectarea a doi conectori SC. Este de obicei o cutie de plastic pătrată cu un manșon ceramic intern care aliniază cu precizie miezurile de fibre ale celor doi conectori SC, permițând conexiunea optică. Adaptoarele sunt disponibile în format simplex (conectând o fibră) sau duplex (conectând două fibre).

Conector LC

Conectorul LC (Conector Lucent) este alegerea preferată pentru mediile de cablare de înaltă densitate. Dimensiunea sa compactă, jumătate din cea a conectorului SC, îi permite să găzduiască mai mulți conectori de fibră în același spațiu. Conectorii LC utilizează, de asemenea, un design push-pull snap-on. Datorită designului lor compact și performanței excelente, acestea sunt utilizate pe scară largă în medii cu spațiu limitat, cum ar fi centrele de date și panourile de corecție.

Adaptor fibră optică LC

Adaptorul de fibră optică LC este, de asemenea, compact și este folosit pentru a conecta doi conectori LC. Este de obicei un design duplex, oferind o soluție de conexiune cu fibră de înaltă densitate și economisind semnificativ spațiul din dulap.

Conector FC

Conectorul FC (Conector Ferule) are o conexiune filetată. Utilizatorii rotesc conectorul pentru a-l strânge, oferind o conexiune foarte stabilă chiar și în medii supuse vibrațiilor sau șocurilor puternice. Conectorii FC se găsesc în mod obișnuit în echipamentele de telecomunicații, sistemele de control industrial și instrumentele de precizie.

Adaptor pentru fibră optică FC

Adaptorul de fibră optică FC utilizează, de asemenea, o conexiune filetată, oferind o platformă de conectare robustă pentru conectorul FC, asigurând o transmisie stabilă a semnalului optic chiar și în medii dure.

Conector ST

Conectorul ST (Straight Tip) este un conector cu un mecanism de blocare cu baionetă, similar ca formă cu un conector BNC. Este nevoie de o răsucire pentru a se bloca și a fost cândva un tip de conector foarte popular în rețelele de fibră optică. Cu toate acestea, datorită dimensiunii sale mai mari și a mecanismului de blocare mai puțin convenabil decât conectorii SC și LC, conectorii ST au fost eliminati treptat în noile implementări de rețea, dar pot fi încă găsiți în unele echipamente și rețele mai vechi.

Adaptor fibră optică ST

Adaptoarele de fibră optică ST conectează doi conectori ST. Designul lor de blocare cu baionetă asigură o conexiune sigură și sunt utilizate în mod obișnuit în echipamentele LAN mai vechi.

Cablul de fibră optică, cu performanța sa superioară, a devenit o componentă indispensabilă a rețelelor de comunicații moderne. Indiferent dacă planificați o rețea de întreprindere, construiți un centru de date sau pur și simplu sunteți interesat de tehnologia comunicațiilor, înțelegerea diferitelor tipuri, structuri și metode de conectare ale cablurilor cu fibră optică vă va ajuta să înțelegeți și să utilizați mai bine această tehnologie puternică, oferind o bază solidă pentru viața noastră digitală..
