12-Core, 24-Core sau 48-Core? Cum se determină capacitatea unei cutii terminale de fibră optică?

Pentru a determina capacitatea ideală pentru a Cutie terminală fibră optică (FOTB) , trebuie să potriviți numărul de fibre, dacă 12-core, 24-core sau 48-core —la densitatea actuală a abonaților activi, permițând totodată a 20-30% marja de crestere pentru extinderea viitoare. Alegerea capacității corecte previne supraprovizionarea cheltuielilor inițiale mari de capital și evită blocajele tehnice ale subaprovizionarii.

Înțelegerea capacității cutiei de borne pentru fibră optică

Capacitate cutie terminală fibră optică se referă la numărul maxim de nuclee de fibre pe care unitatea le poate termina, îmbina și distribui utilizatorilor finali. Această limită fizică este definită de numărul de porturi de adaptor (SC, LC sau FC) și de spațiul intern disponibil pentru tăvile de îmbinare și gestionarea cablurilor.

În modern FTTH (Fiber to the Home) şi FTTB (Fibră până la clădire) implementări, cutia de borne acționează ca punte între cablul de distribuție și cablurile care conduc la sediul clientului. A Cutie terminală pentru fibră optică cu 12 nuclee este de obicei folosit pentru grupuri rezidențiale mici, în timp ce Modele cu 48 de nuclee sunt standard pentru blocurile de apartamente de mare densitate sau centre comerciale. Capacitatea pe care o alegeți dictează scalabilitatea și eficiența întreținerii rețelei dvs.

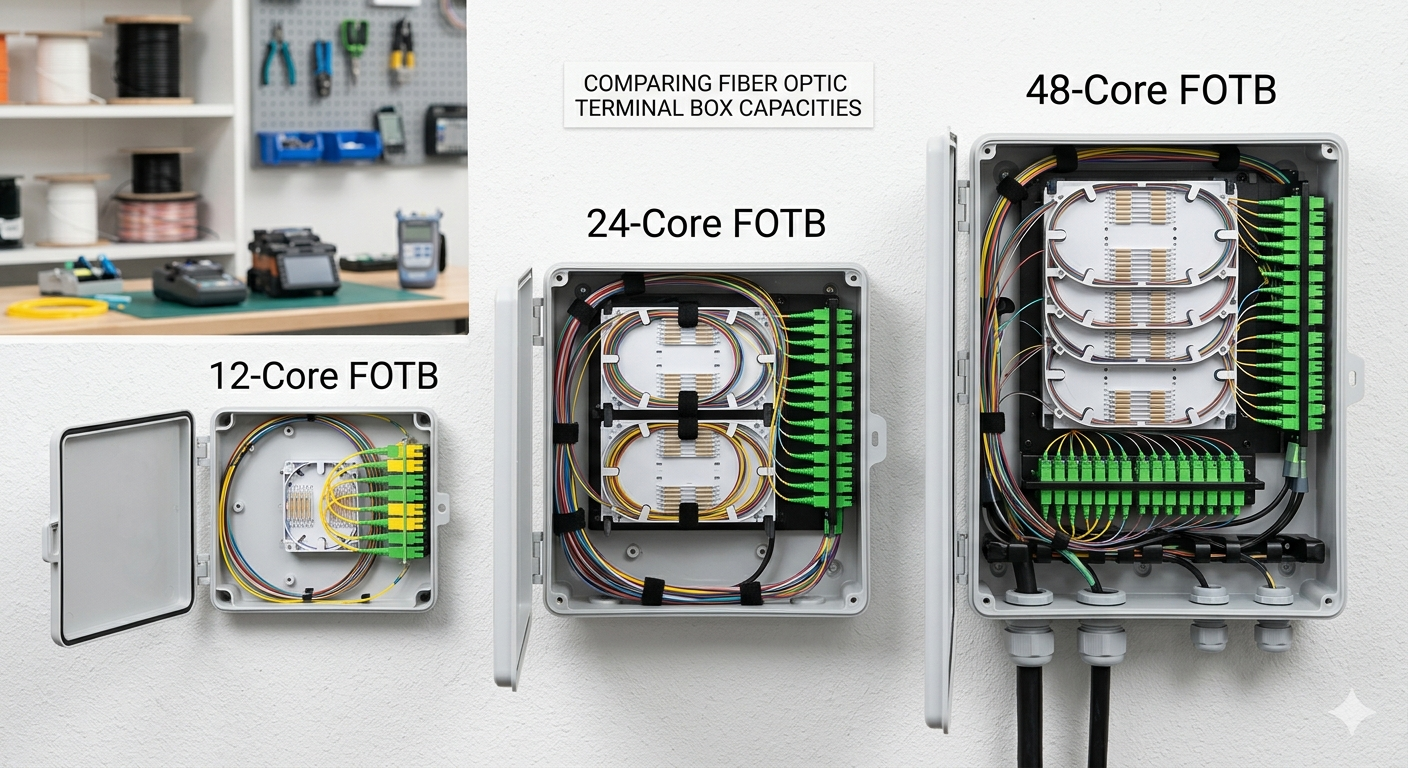

12-Core vs. 24-Core vs. 48-Core: O analiză comparativă

Diferența principală dintre aceste capacități constă în densitatea portului și amprenta spațială , care are un impact direct asupra costului de implementare per abonat. Selectarea dintre aceste opțiuni necesită un echilibru între constrângerile spațiale și rata estimată de utilizare a serviciilor dumneavoastră de fibră.

Factori cheie în determinarea capacității cutiei terminale pentru fibră optică

Densitatea abonaților este singura măsurătoare cea mai critică atunci când se calculează capacitatea necesară pentru cutia de borne. Trebuie să efectuați o cercetare la fața locului pentru a identifica numărul total de gospodării sau birouri pe o rază de 50 de metri de punctul de instalare propus.

1. Tarifele de abonament curente și viitoare

Instalați întotdeauna Capacitate cu 25% mai mare decât sugerează „clienții potențiali” actuali pentru a ține cont de creșterea organică a rețelei. Dacă aveți 10 clienți interesați astăzi, a Cutie terminală pentru fibră optică cu 12 nuclee ar putea părea suficient, dar nu lasă loc pentru erori sau viitori vecini care se înscriu. În acest scenariu, a Cutie cu 24 de miezuri oferă un tampon mult mai sigur.

2. Tipul de conectori de fibre (SC vs. LC)

Folosind Adaptoare LC Duplex poate dubla efectiv capacitatea unei cutii de borne standard în comparație cu Adaptoare SC . Dacă spațiul dvs. fizic de instalare este limitat (de exemplu, un dulap utilitar înghesuit), puteți obține o densitate de 48 de nuclee într-o cutie de dimensiunea de 24 de nuclee trecând la conectori LC.

3. Arhitectura de rețea (P2P vs. PON)

Rețea optică pasivă (PON) arhitecturile folosesc adesea splitere în interiorul Cutie terminală fibră optică , ceea ce modifică semnificativ necesarul de spațiu intern. Dacă plasați un splitter PLC 1:16 în interiorul cutiei, a Cutie cu 24 de miezuri este dimensiunea minimă recomandată pentru a gestiona fibra de intrare, modulul splitter și cele 16 cabluri de ieșire fără a depăși raza de curbură a fibrei .

De ce cutia terminală cu fibră optică cu 24 de nuclee este „Sweet Spot”

The Capacitate de 24 de nuclee oferă cel mai bun echilibru între costul hardware și versatilitatea instalării pentru mediile suburbane și urbane. Este suficient de mare pentru a găzdui splitere și oferă un potențial de creștere semnificativ, dar suficient de mic pentru a fi montat pe stâlpi de utilitate fără rezistență excesivă la vânt.

• Eficiență a costurilor: Diferența de preț dintre o cutie cu 12 și 24 de nuclee este adesea mai mică de 15%, dar oferă cu 100% mai multă capacitate.
• Simplitate operațională: Tehnicienii pot standardiza pe un singur tip de cutie pentru majoritatea blocurilor rezidențiale, reducând nevoia de stocare variată de piese de schimb.
• Flexibilitate de împărțire: A Cutie cu 24 de miezuri poate găzdui cu ușurință două splitter 1:8 sau un splitter 1:16, cu spațiu amplu pentru slăbirea cablului.

Provocări tehnice ale cutiilor de mare capacitate (48-core și mai sus)

Managementul cablurilor devine exponențial mai dificil pe măsură ce numărul de fibre crește la 48 de nuclee și mai mult. Dirijare necorespunzătoare într-o densitate mare Cutie terminală fibră optică duce la pierderi de macro-bending, care pot degrada semnalul pentru zeci de clienți simultan.

La desfășurare Cutii cu 48 de miezuri , asigurați-vă că unitatea are:

• Tăvi de îmbinare independente: Cel puțin patru tăvi separate pentru a izola diferite fascicule de fibre.
• Sisteme de etichetare clară: Carduri de identitate integrate pentru fiecare port pentru a preveni erorile tehnicianului în timpul întreținerii.
• Presetupe robuste de intrare pentru cablu: Capacitatea de a securiza cabluri de distribuție cu diametru mare și până la 48 de cabluri individuale fără a compromite Clasament de impermeabilitate IP65 sau IP67 .

Scenariu real: alegerea capacității pentru un apartament de 30 de unități

Pentru o clădire cu 30 de unități locative, a Cutie terminală cu fibră optică cu 48 de nuclee este singura alegere logică pentru a asigura disponibilitatea 100% a serviciului și pregătirea pentru viitor. În timp ce a Cutie cu 24 de miezuri este mai ieftin, ar lasa 6 unitati fara posibilitatea de service, necesitand ulterior o instalare secundara care ar costa triplu economiile initiale.

Întrebări frecvente (FAQ)

Pot actualiza mai târziu o cutie cu 12 nuclee la o cutie cu 24 nuclee?

nu, Capacitate cutie terminală fibră optică este de obicei fixat de șasiul fizic și panoul adaptorului. Upgrade-ul necesită înlocuirea întregii cutii și reaplicarea tuturor conexiunilor existente, ceea ce provoacă un timp de nefuncționare semnificativ al serviciului. Este întotdeauna mai bine să supraalimentați ușor încă de la început.

Numărul de fibre afectează ratingul IP al cutiei?

Indirect, da. Ca numărul de nuclee crește , numărul de porturi de ieșire pentru cablurile de suspendare crește. Dacă Cutie terminală fibră optică nu este proiectat cu etanșări de înaltă calitate pentru 48 de cabluri individuale, este mai predispus la pătrunderea umezelii decât o cutie mai mică cu 12 miezuri, cu mai puține deschideri.

Care este impactul utilizării conectorilor LC într-o cutie cu 48 de nuclee?

Folosind Conectori LC Duplex vă permite să obțineți 48 de nuclee într-un spațiu fizic rezervat de obicei pentru 24 de conectori SC. Aceasta este o soluție „de înaltă densitate” ideală pentru centrele de date sau sălile de telecomunicații aglomerate în care spațiul peretelui este limitat.

Lista de verificare finală pentru selectarea cutiei de borne pentru fibră optică

Înainte de a finaliza achiziția, utilizați această listă de verificare pentru a vă asigura că Capacitate cutie terminală fibră optică se potrivește perfect cerințelor proiectului dvs.:

• Total abonați potențiali: Numărați fiecare punct de conectare posibil.
• Buffer de expansiune: Adăugați 20% la numărul total.
• Cerințe pentru splitter: Asigurați-vă că cutia are sloturi dedicate pentru splitterele PLC dacă utilizați PON.
• Mediu: Alegeți cutii pentru exterior (IP65) pentru montare pe stâlp sau pe perete.
• Tip de fibre: Potriviți pigtail-urile interne (G.652D sau G.657A) cu cablul dvs. de distribuție.

Rezumat: Determinarea Capacitate cutie terminală fibră optică este un compromis între cost și viitor. în timp ce Cutii cu 12 miezuri servi nevoilor rurale şi Cutii cu 48 de miezuri se ocupă de densitatea urbană, cel Cutie terminală cu fibră optică cu 24 de nuclee rămâne standardul industrial pentru majoritatea implementărilor FTTH datorită flexibilității și gestionării eficiente a cablurilor.
